FIS4 Sensor Wavefront Inframerah berhampiran 900-1200nm

FIS4Sensor Wavefront Inframerah berhampiran 900-1200nm

TheBojiong FIS4NIR Wavefront Sensor 900-1200nm direka khusus untuk pengukuran ketepatan dalam jalur panjang gelombang 900-1700nm. Ia mengamalkan teknologi interferometri ricih empat gelombang yang sangat dioptimumkan dan modul pengesanan inframerah yang dipertingkatkan, mencapai resolusi spatial ultra tinggi 512 × 512 dan kepekaan fasa rms 2nm dalam jarak spektrum inframerah berhampiran. Sensor ini mempunyai julat dinamik besar ≥260μm, membolehkan analisis tepat mengenai penyimpangan yang kuat dan gelombang muka yang curam sementara dengan berkesan menekan gangguan laser speckle. Dilengkapi dengan salutan anti-reflektif penuh dan struktur anti-getaran umum, ia boleh melakukan pengukuran yang stabil dan sangat berulang tanpa pengasingan getaran dalam senario seperti pemprosesan laser, ujian integrasi sistem optik, dan metrologi semikonduktor, memberikan sokongan data yang boleh dipercayai untuk reka bentuk dan pembuatan optik inframerah.

BojiongFIS4 Nir Sensor Wavefront 900-1200nm Pengenalan

TheBojiong FIS4Sensor Wavefront Inframerah berhampiran 900-1200nm adalah generasi baru kami peralatan pemeriksaan optik ketepatan tinggi, yang menampilkan rintangan getaran yang sangat baik dan keupayaan pengukuran gelombang masa nyata. TheFIS4Sensor Wavefront Inframerah berhampiran 900-1200nm kepada Sistem Pengurusan Kualiti ISO 9001 dan disahkan oleh Institut Metrologi China (NIM). Ia datang dengan jaminan satu tahun. TheSensor Wavefront FIS4 NIR adalah plug-and-play, mudah untuk beroperasi, dan penyelenggaraan rendah, dengan berkesan meningkatkan kecekapan pemeriksaan dan kebolehpercayaan sistem optik.

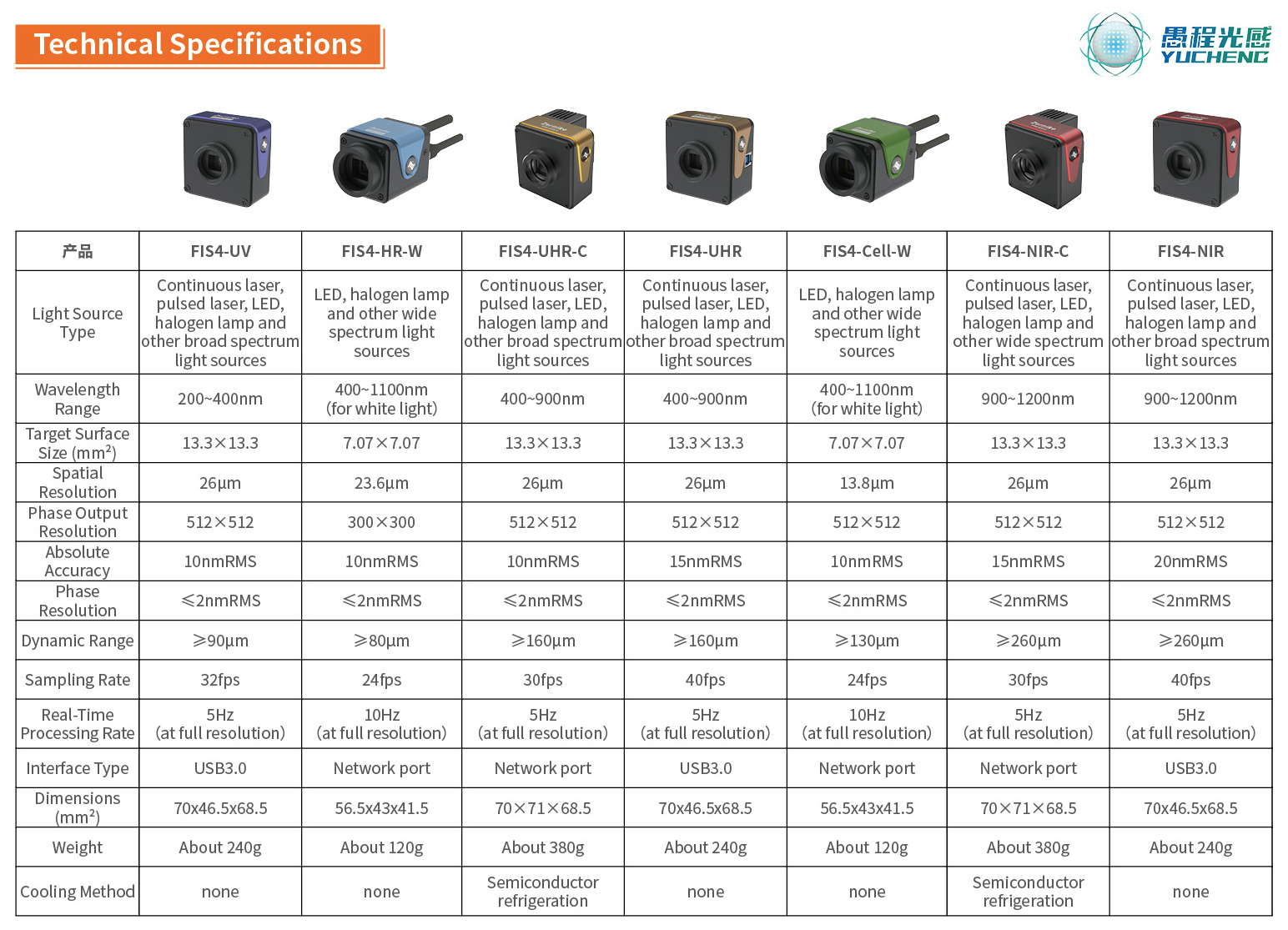

BojiongFIS4NIR Wavefront Sensor 900-1200nm Parameter (spesifikasi)

BojiongFIS4NIR Wavefront Sensor 900-1200nm Ciri dan aplikasi

Sejak tahun 2006, pasukan Profesor Yang Yongying di Zhejiang University telah berjaya melancarkan spektrum luas FIS4 Series Wavefront Sensor Berdasarkan reka bentuk interferometri umum dan algoritma pembinaan semula gelombang masa nyata selepas 17 tahun penyelidikan dan pembangunan berdedikasi. Produk ini mempunyai ciri -ciri cemerlang berikut:

· Kukuh anti-getaran dan getaran bebas pengasingan: Pengesanan gelombang masa nyata boleh dicapai dalam persekitaran yang kompleks tanpa memerlukan platform pengasingan getaran;

· Pengukuran sensitiviti tinggi: Kepekaan Wavefront sehingga 2nm RMS, membolehkan penangkapan tepat perubahan fasa kecil;

· Plug-and-play Laluan Optik tunggal: Reka bentuk laluan optik tunggal asal tanpa cahaya rujukan, yang membolehkan penggunaan segera apabila operasi kuasa dan mudah;

· Kompak, ringan dan mudah alih: Hanya saiz penumbuk, memudahkan integrasi dan penggunaan medan.

TheFIS4Sensor Wavefront Inframerah berhampiran 900-1200nmdireka untuk metrologi optik mewah dalam pemeriksaan industri, penyelidikan saintifik, dan aplikasi pertahanan. Dengan resolusi tinggi 512 × 512 (262,144) titik fasa, mereka membolehkan pengukuran gelombang depan yang tinggi dalam julat 900-1200 nm dan menyokong paparan 3D masa nyata hasil pada resolusi penuh pada 10 bingkai sesaat. The Sensor Wavefront FIS4 NIR Boleh digunakan untuk pengukuran penyimpangan sistem optik, penentukuran sistem optik, pengukuran pengagihan kisi dalaman bahan, pengukuran gelombang metasurfaces dan metalenses, dll.

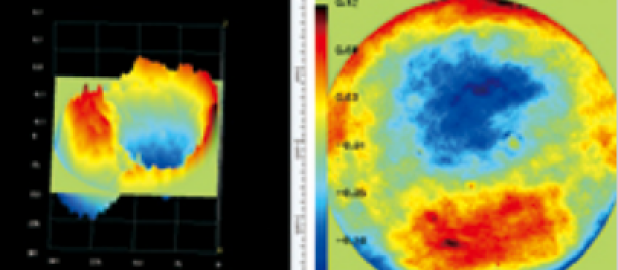

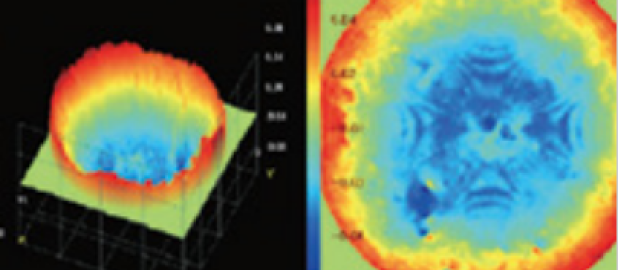

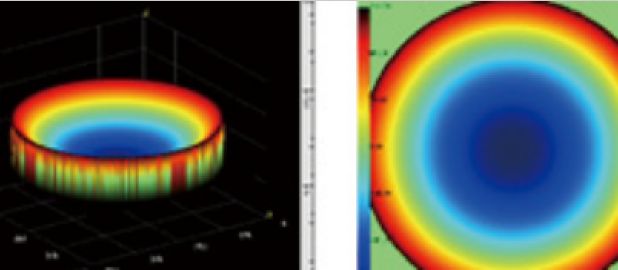

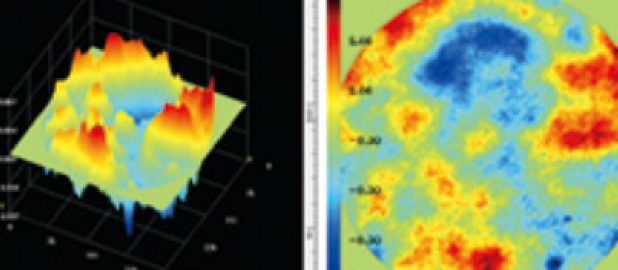

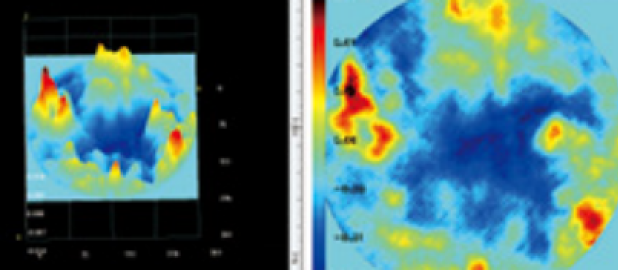

Bojiong FIS4NIR Wavefront Sensor 900-1200nm  Permohonan

Bojiong FIS4NIR Wavefront Sensor 900-1200nm Perincian

The FIS4Sensor Wavefront Inframerah berhampiran 900-1200nmMenggunakan teknologi difraksi empat gelombang berkod rawak yang dipatenkan, mencapai interferensi diri dari gelombang depan yang diukur menggunakan laluan cahaya tunggal. Gangguan berlaku di satah imej belakang. Teknologi ini dengan ketara mengurangkan keperluan untuk koheren sumber cahaya, menghapuskan keperluan untuk peralihan fasa dan membolehkan pengukuran interferometri ketepatan tinggi dengan sistem pengimejan standard. Produk menawarkan rintangan getaran yang sangat baik dan kestabilan ultra tinggi, membolehkan pengukuran gelombang gelombang nanometer tanpa memerlukan platform pengasingan. Berbanding dengan sensor Hartmann tradisional berdasarkan array microlens, FIS4 Inframerah Wavefront Sensor 900-1200nm cemerlang dalam beberapa petunjuk prestasi utama: resolusi titik fasa yang lebih tinggi, penyesuaian band operasi yang lebih luas, dan pelbagai dinamik yang lebih besar. Ia juga menawarkan prestasi kos yang lebih baik, menyediakan penyelesaian yang boleh dipercayai untuk pelbagai senario pemeriksaan optik ketepatan.

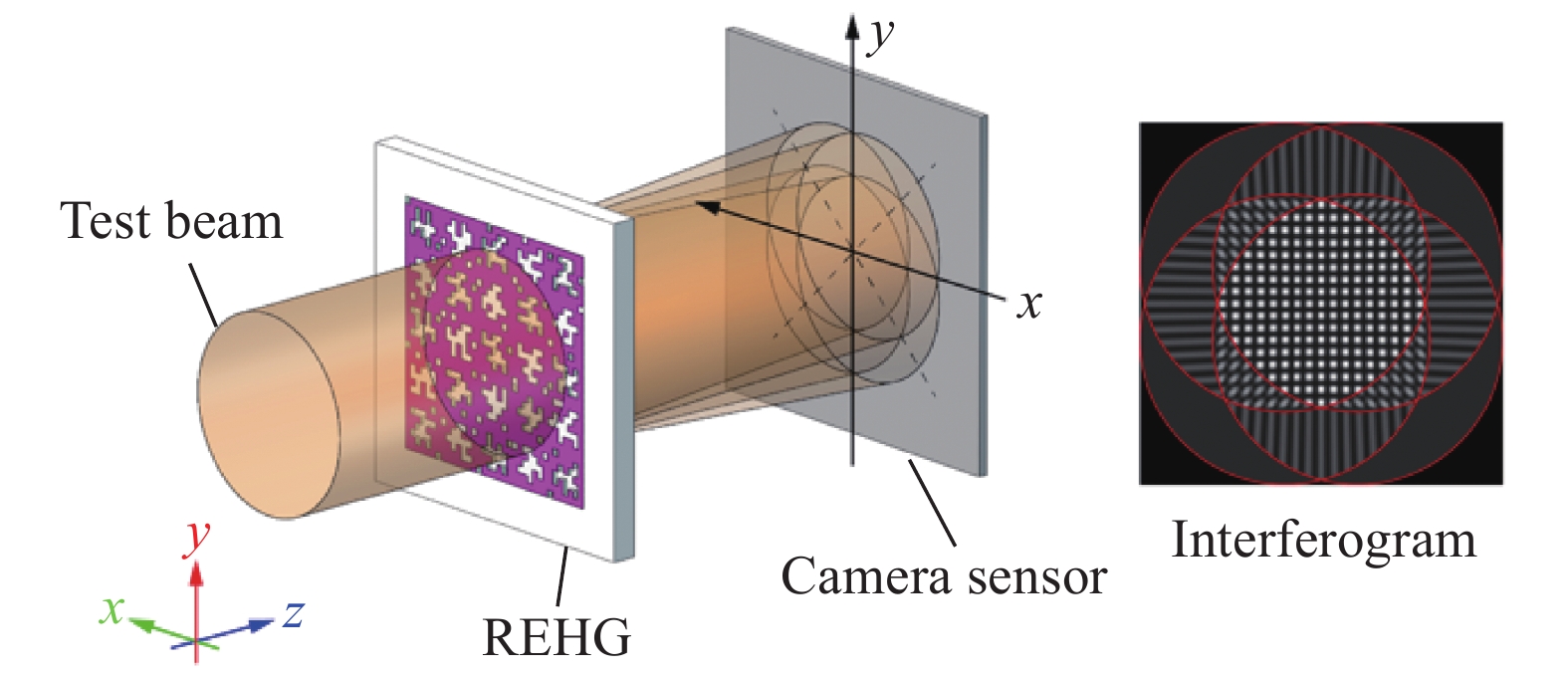

Rajah.1. Prinsip Pencitraan Pencit

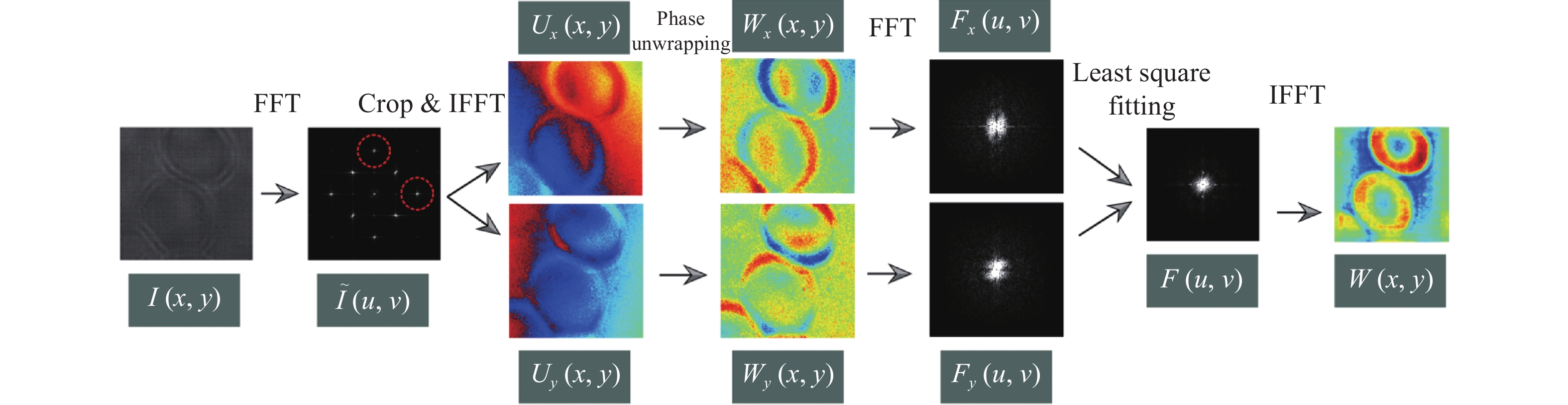

Rajah.2. Rekonstruksi Wavefront Square dari empat gelombang ricih interferogram

TheFIS4Sensor Wavefront telah menjadi alat yang kuat dan digunakan secara meluas dalam penyelidikan saintifik dan industri kerana kelebihannya seperti struktur padat, kestabilan yang kuat, resolusi temporal yang tinggi, dan keserasian yang baik dengan sistem mikroskopi yang sedia ada. Pada mulanya, sensor ini digunakan terutamanya untuk tugas pengesanan dalam bengkel optik tradisional, termasuk penilaian kualiti komponen optik, analisis rasuk laser, dan pembetulan sistem optik adaptif. Seterusnya, senario aplikasinya secara beransur-ansur berkembang ke pelbagai bidang canggih seperti pengimejan bioperubatan, kedudukan nanopartikel, pencirian metasurface, dan pengukuran kecerunan suhu.

Reka bentuk mekanikal padatFIS4Sensor Wavefront Membolehkannya dengan mudah diintegrasikan ke dalam pelbagai platform mikroskopi yang sedia ada, sementara keteguhan yang sangat baik memastikan ketepatan pengukuran interferometrik yang tinggi masih dapat dikekalkan walaupun dalam persekitaran getaran yang kuat. Dalam penyelidikan bioperubatan, FIS4 telah berjaya mencapai label bebas label, resolusi tinggi, pencitraan masa nyata dari pelbagai sel hidup, seperti COS-7, HT1080, RPE, CHO, sel HEK dan neuron, menyediakan alat penting untuk penyelidikan dinamik sel.

Di samping itu,FIS4Sensor Wavefront juga digunakan secara meluas dalam pengimejan fasa fasa, mendedahkan tisu biologi anisotropik dan struktur subselular, seperti gentian kolagen dan sitoskeleton, melalui imej kontras tinggi. Teknologi ini diperluaskan lagi kepada pengimejan fasa dalam sinar-X, gelombang pertengahan inframerah (MWIR) dan band inframerah gelombang panjang (LWIR), yang menunjukkan potensi yang luas dalam aplikasi interdisipliner.
