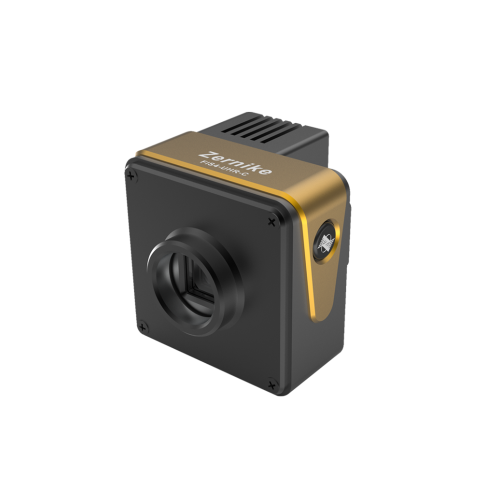

Sensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nm

Sensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nm

TheBojiongSensor Wavefront Ultra-High Resolusi FIS4(rversi efrigerated) 400-900nm, membina siri UHR yang sedia ada, mengintegrasikan sistem penyejukan semikonduktor kecekapan tinggi, dengan ketara mengurangkan bunyi terma sensor di bawah operasi jangka panjang, kadar bingkai tinggi. Mempertepatkan titik pengesanan fasa ketumpatan 512 × 512 × 512 dan kawalan suhu yang tepat dan kawalan suhu yang tepat, ia mengekalkan kestabilan pengukuran yang lebih baik daripada 1.5nm RMs dalam suhu ambien yang terdiri daripada -10 ° C hingga 45 ° C, menjadikannya sangat sesuai untuk menuntut aplikasi seperti pengesanan laser yang lebih tinggi. Sensor Wavefront Resolusi Ultra-Tinggi FIS4 (versi sejuk) 400-900nmsupports 5 bingkai/output masa nyata dari semua parameter dan ciri-ciri keupayaan analisis penyesuaian multi-band, yang menyediakan sokongan pengukuran tinggi yang boleh dipercayai, pengukuran noise rendah untuk pengilangan optik dan pemotongan tinggi yang boleh dipercayai.

BojiongSensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nm Pengenalan

TheBojiong Sensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nmadalah instrumen pengukuran optik utama syarikat kami, menawarkan prestasi unggul dan kualiti yang boleh dipercayai. Ia mematuhi Sistem Pengurusan Kualiti ISO 9001 yang ketat dan disahkan oleh Institut Metrologi Kebangsaan China (NIM) untuk kebolehkesanan. Ia datang dengan jaminan satu tahun, memastikan ketepatan dan kebolehpercayaan data pengukuran. Sensor ini menggunakan sistem optik interferometrik umum proprietari dan sistem penguraian gelombang masa nyata, menghapuskan peralihan fasa tradisional dan cermin rujukan. Sistem ini beroperasi dengan stabil dalam persekitaran getaran tinggi, yang membolehkan 512 × 512 pengukuran gelombang ultra tinggi resolusi. Dengan ketepatan pengukuran ultra tinggi 2 nm rms, pelbagai dinamik yang luas ≥160 μm, dan output masa nyata 5-bingkai/kedua dari semua parameter, sensor gelombang fis4 ultra tinggi (versi sejuk). TheSensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nmsecara meluas digunakan untuk pengukuran gelombang laser, optik penyesuaian, pengukuran permukaan planar, penentukuran sistem optik, pemeriksaan tingkap optik, pengukuran permukaan sfera optik, pemeriksaan kekasaran permukaan, dan profil mikro permukaan.

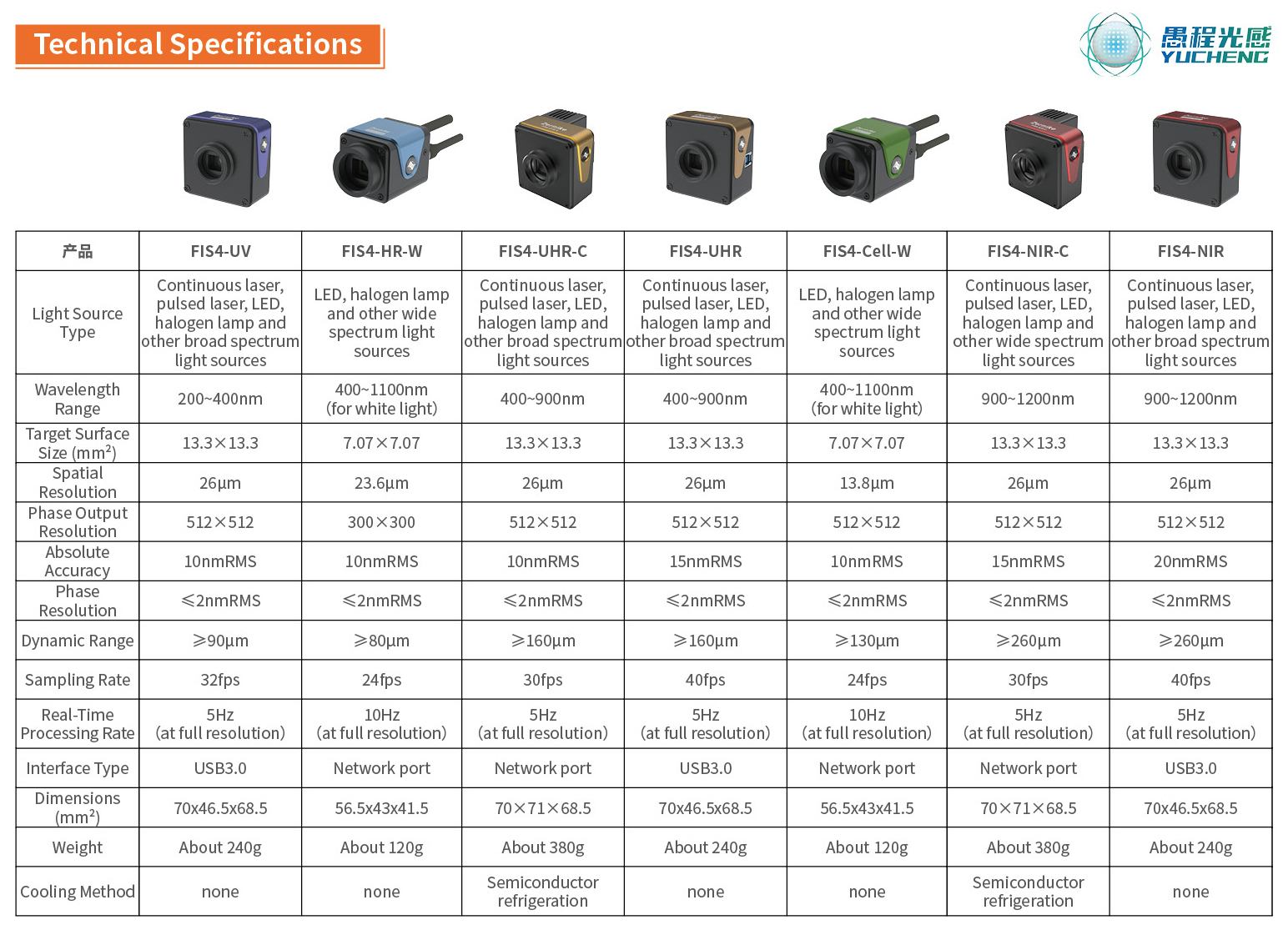

Bojiong Sensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nmParameter (spesifikasi)

Bojiong Sensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nm Ciri dan aplikasi

Sejak tahun 2006, pasukan Profesor Yang Yongying di Zhejiang University telah mengusahakan reka bentuk interferometri umum dan algoritma pembinaan semula gelombang masa nyata selama 17 tahun. Pasukan ini telah berjaya melancarkan sensor gelombang depan spektrum FIS4 yang luas, menandakan satu kejayaan besar dalam bidang penderiaan optik ketepatan tinggi negara saya.

Iniultra- Sensor Wavefront Resolusi Tinggi (versi yang disejukkan) Menggunakan seni bina tunggal-laluan yang inovatif, menghapuskan keperluan untuk laluan optik rujukan atau fasa shifter, membolehkan pengalaman yang benar-benar plug-and-play. Prestasi luar biasanya ditunjukkan dalam pelbagai dimensi: operasi stabil tanpa platform pengasingan getaran, menangkap data gelombang depan yang tinggi dalam masa nyata; Kepekaan tinggi 2 nm rms dan resolusi 512 × 512 (262,144 poin fasa) membolehkan visualisasi jelas butiran mikroskopik dalam objek yang diuji; Dan, dalam pakej bersaiz padat, ia mempunyai tindak balas spektrum yang luas 400-900 nm dan menyampaikan resolusi penuh, paparan gelombang 3D masa nyata pada 5 bingkai sesaat. Siri FIS4 direka untuk menuntut penyelidikan saintifik dan senario pemeriksaan industri ketepatan. Ia boleh berfungsi dengan tepat pelbagai bidang mewah seperti analisis kualiti rasuk laser, penyahpepijatan sistem optik adaptif, pengukuran permukaan komponen optik optik, penjajaran sistem optik dan penentukuran optik, pemeriksaan tingkap optik, dan kekasaran permukaan dan pencirian mikro-profil, menyediakan alat pengukuran teras yang ideal untuk pengukuran optik moden.

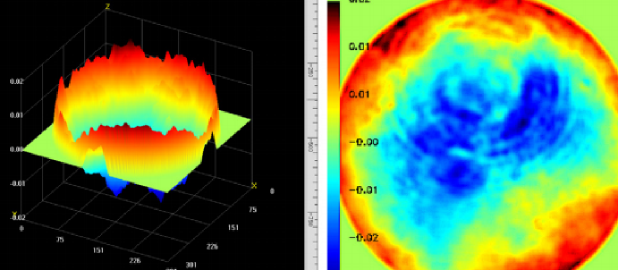

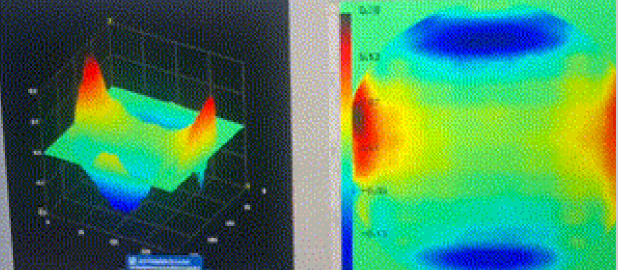

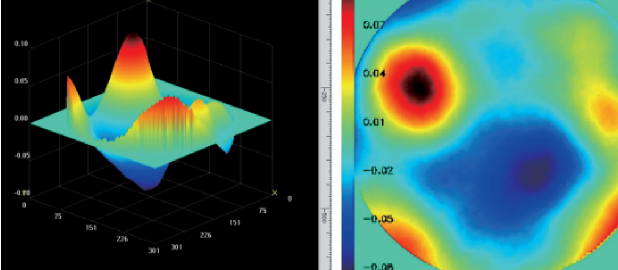

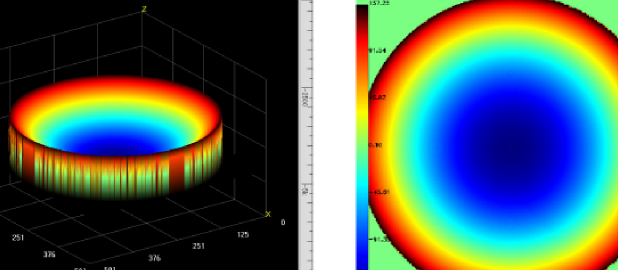

BojiongSensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nm Permohonan

BojiongSensor Wavefront Ultra-High Resolusi FIS4 (versi sejuk) 400-900nm Perincian

TheFIS4 ultra-resolusi gelombang resolusiSensor NT (versi disejukkan) 400-900nmdidasarkan pada teknologi difraksi empat gelombang yang dipatenkan secara rawak, yang boleh mencapai interferensi diri gelombang dalam satu laluan optik tunggal, dan kesan gangguan secara langsung terbentuk pada satah imej belakang. Sistem ini dengan ketara mengurangkan pergantungan pada koheren sumber cahaya dan dapat menyelesaikan pengukuran gangguan ketepatan tinggi bersempena dengan unit pengimejan konvensional tanpa memerlukan shifter fasa. TheSensor Wavefront FIS4Mempunyai rintangan getaran yang sangat baik dan kestabilan operasi, dan boleh mencapai pengukuran gelombang peringkat nanometer walaupun tanpa peranti pengasingan getaran. Berbanding dengan sensor Hartmann pelbagai jenis microlens tradisional, sensor gelombang FIS4 dapat memberikan pensampelan titik fasa yang lebih padat, pelbagai penyesuaian spektrum yang lebih luas, dan had atas pengukuran dinamik yang lebih tinggi, sambil mengekalkan keberkesanan kos yang lebih kompetitif, menjadikannya penyelesaian yang ideal untuk menuntut senario pengukuran optik.

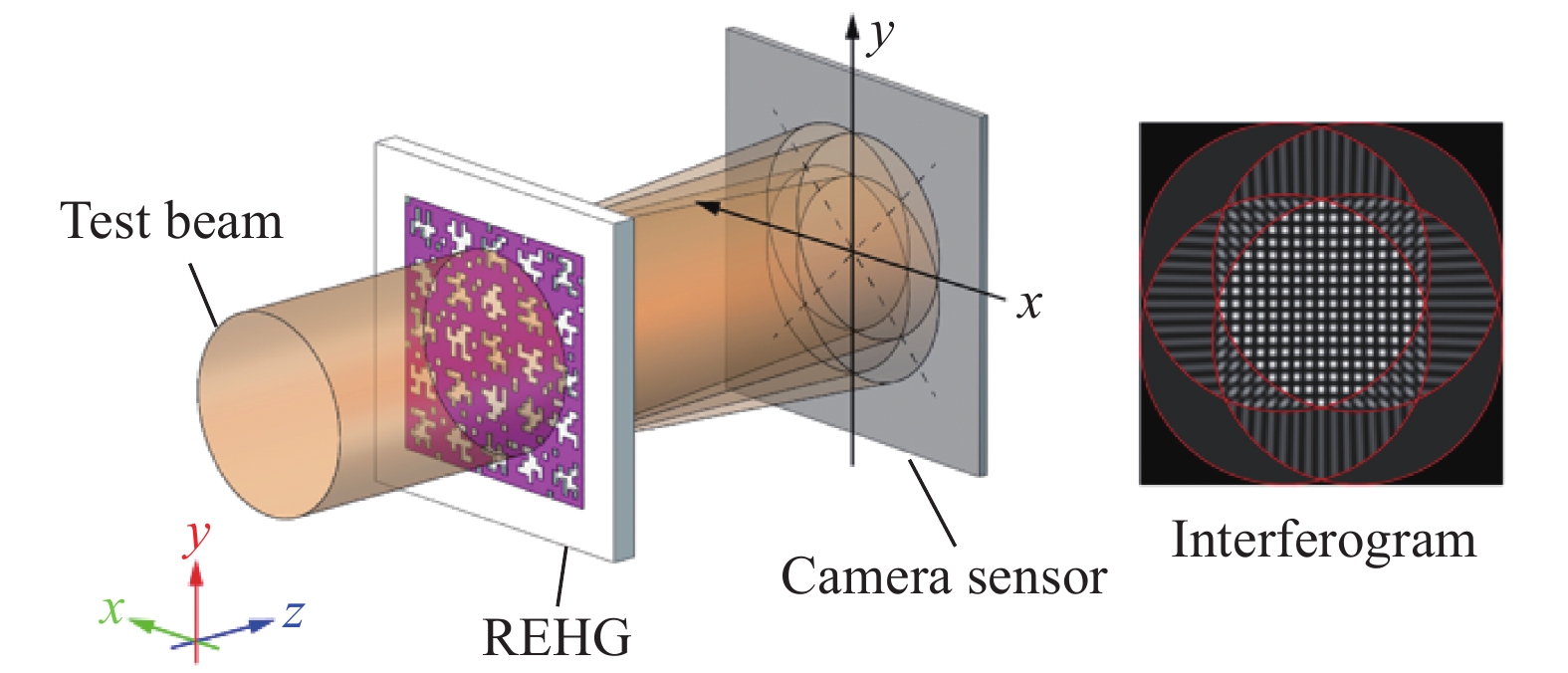

Rajah.1. Prinsip Pencitraan Pencit

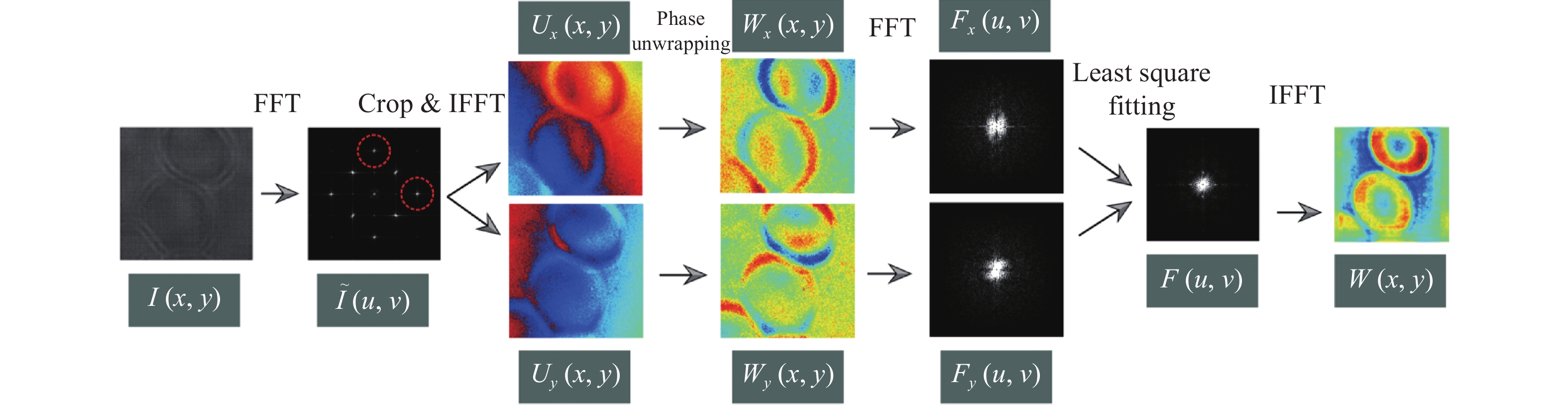

Rajah.2. Rekonstruksi Wavefront Square dari empat gelombang ricih interferogr

TheSensor Wavefront FIS4, dengan reka bentuk yang sangat bersepadu, kebolehsuaian alam sekitar yang luar biasa, resolusi temporal yang unggul, dan keserasian sistem yang luas, telah menjadi inovasi terobosan dalam metrologi optik. Produk ini bukan sahaja menunjukkan potensi besar dalam penyelidikan saintifik tetapi juga mendapat pengiktirafan yang tinggi dalam aplikasi perindustrian. Pada mulanya digunakan untuk pemeriksaan ketepatan dalam bengkel optik tradisional,Sensor Wavefront FIS4telah berjaya melayani bidang khusus seperti ujian permukaan komponen optik, analisis kualiti rasuk laser, dan penentukuran sistem optik adaptif. Aplikasinya kini telah berkembang untuk memasukkan kawasan penyelidikan canggih seperti pengimejan bioperubatan, pengesanan nanopartikel, pencirian struktur metasurface, dan pemantauan medan suhu, menunjukkan keupayaan interdisipliner yang kuat.

Terima kasih kepada reka bentuk mekanikalnya yang padat,Sensor Wavefront FIS4boleh diintegrasikan dengan mudah ke dalam pelbagai sistem pengimejan mikroskopi dan platform optik yang kompleks. Senibina inovatifnya, berdasarkan prinsip interferometri umum, membolehkan peranti untuk mengekalkan ketepatan pengukuran peringkat nanometer walaupun dalam persekitaran getaran tinggi, memastikan operasi yang stabil tanpa memerlukan peranti pengasingan getaran tambahan. Sensor ini juga mempunyai pembinaan semula gelombang pendedahan tunggal, membolehkan penangkapan tepat proses dinamik berkelajuan tinggi seperti gerakan bendalir, transien zarah, dan penghantaran laser, dan menyediakan analisis kuantitatif yang tepat.

Dalam penyelidikan bioperubatan, sistem FIS4 telah berjaya mencapai pencitraan fasa kuantitatif tiga dimensi yang bebas, jangka panjang, dengan ketara dalam pelbagai sel hidup (termasuk COS-7, HT1080, RPE, CHO, HEK, dan neuron primer), dengan ketara mengurangkan fototoxicity dan memberikan pendekatan teknikal yang baru untuk kajian novel. Keupayaan pengimejan fasa-kelewatan sistem juga membolehkan pengimejan kontras tinggi struktur birefringent seperti gentian kolagen dan sitoskeleton, dengan ketara memajukan penyelidikan dalam mekanik dan patologi tisu.

Terutama, yangSensor Wavefront FIS4Senibina teknikal menunjukkan skalabilitas silang band yang signifikan. Prinsip-prinsip reka bentuknya telah berjaya digunakan untuk pembangunan sistem pengimejan fasa dalam X-ray, Mid-Wave Infrared (MWIR), dan band Inframerah Wave Long (LWIR), yang menyediakan penyelesaian pengukuran inovatif untuk sains bahan, pengurusan terma, dan keselamatan pertahanan negara. Dalam tahun-tahun kebelakangan ini, sensor juga telah menemui aplikasi yang meluas dalam bidang baru seperti penilaian manipulasi fasa metasurface dan pencirian sifat optik bahan dua dimensi, menunjukkan nilai yang signifikan dan kebolehgunaannya yang luas sebagai alat penyelidikan asas.
