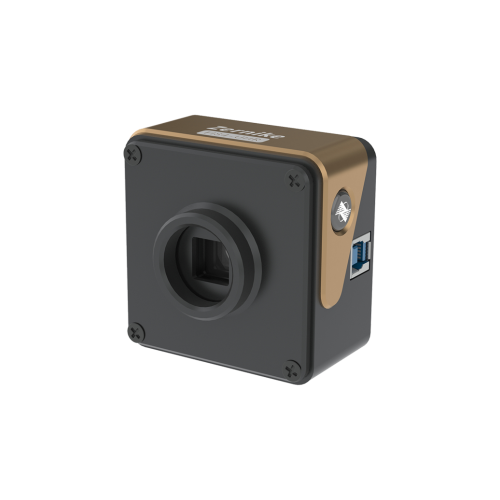

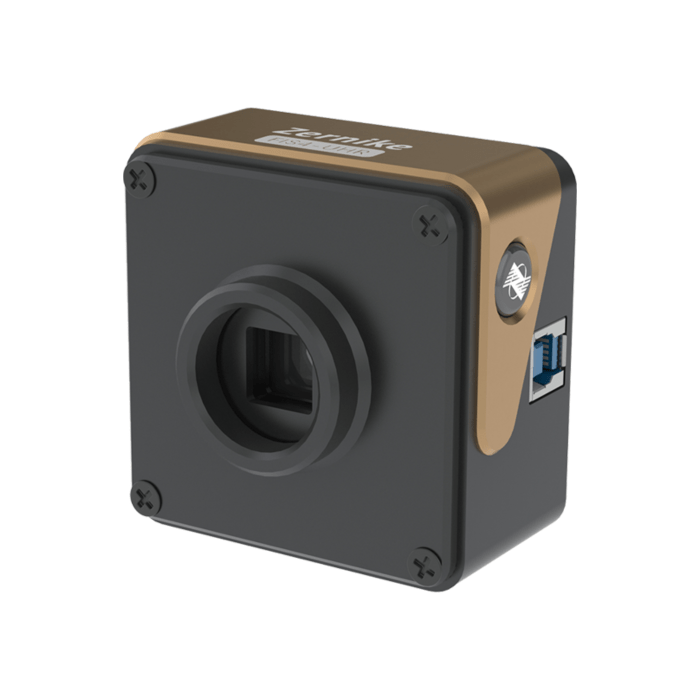

TheBojiong FIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Menggunakan Four-WAV yang inovatifE Teknologi Interferometri Shearing Lateral. Dengan ketumpatan ultra tinggi 512 × 512 (lebih 260,000) titik pengesanan fasa, ia mencapai resolusi gelombang peringkat nanometer. The Sensor Wavefront Mengekalkan ketepatan pengukuran 2nm RMS dalam persekitaran standard tanpa pengasingan getaran dan output suite penuh spesifikasi optik, termasuk pekali zernike, PSF, dan MTF, pada resolusi penuh pada 5 bingkai sesaat. Memanfaatkan algoritma larutan grating dan penyesuaian yang dihasilkan secara domestik, ia beroperasi dengan stabil dalam persekitaran perindustrian yang kompleks, termasuk yang dicirikan oleh getaran dan turun naik suhu. Ia menyediakan penyelesaian pengukuran gelombang yang sangat dipercayai untuk pembuatan ultra-ketepatan, pemasangan sistem optoelektronik, dan penyelidikan saintifik yang canggih.

BojiongFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Pengenalan

TheFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Adakah instrumen pengukuran optik utama syarikat kami. Ia memegang pensijilan sistem pengurusan kualiti ISO 9001 dan dapat dikesan dengan Institut Metrologi Kebangsaan China (NIM). Ia dilengkapi dengan asatu-Waranti. Sensor ini menggunakan sistem optik interferometer umum proprietari dan seni bina penyelesaian gelombang masa nyata, menghapuskan keperluan untuk peralihan fasa atau cermin rujukan. Ia dapat mencapai pengukuran gelombang depan resolusi 512 × 512 yang stabil walaupun dalam persekitaran getaran tinggi.

Dengan ketepatan ultra tinggi 2 nm, ≥160 μm luas dinamik, dan 5 bingkai/kedua-dua parameter penuh keupayaan output masa nyata,FIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm  boleh menangkap butiran gelombang front sementara dan penyimpangan pesanan tinggi. Ia digunakan secara meluas untuk bidang seperti diagnosis rasuk laser, pemeriksaan permukaan bentuk bebas, optik penyesuaian, dan pembuatan ultra-ketepatan. Ia benar-benar mencapai "pengukuran permulaan tanpa pengasingan getaran," meningkatkan kecekapan dan kebolehpercayaan pemeriksaan optik ketepatan tinggi.

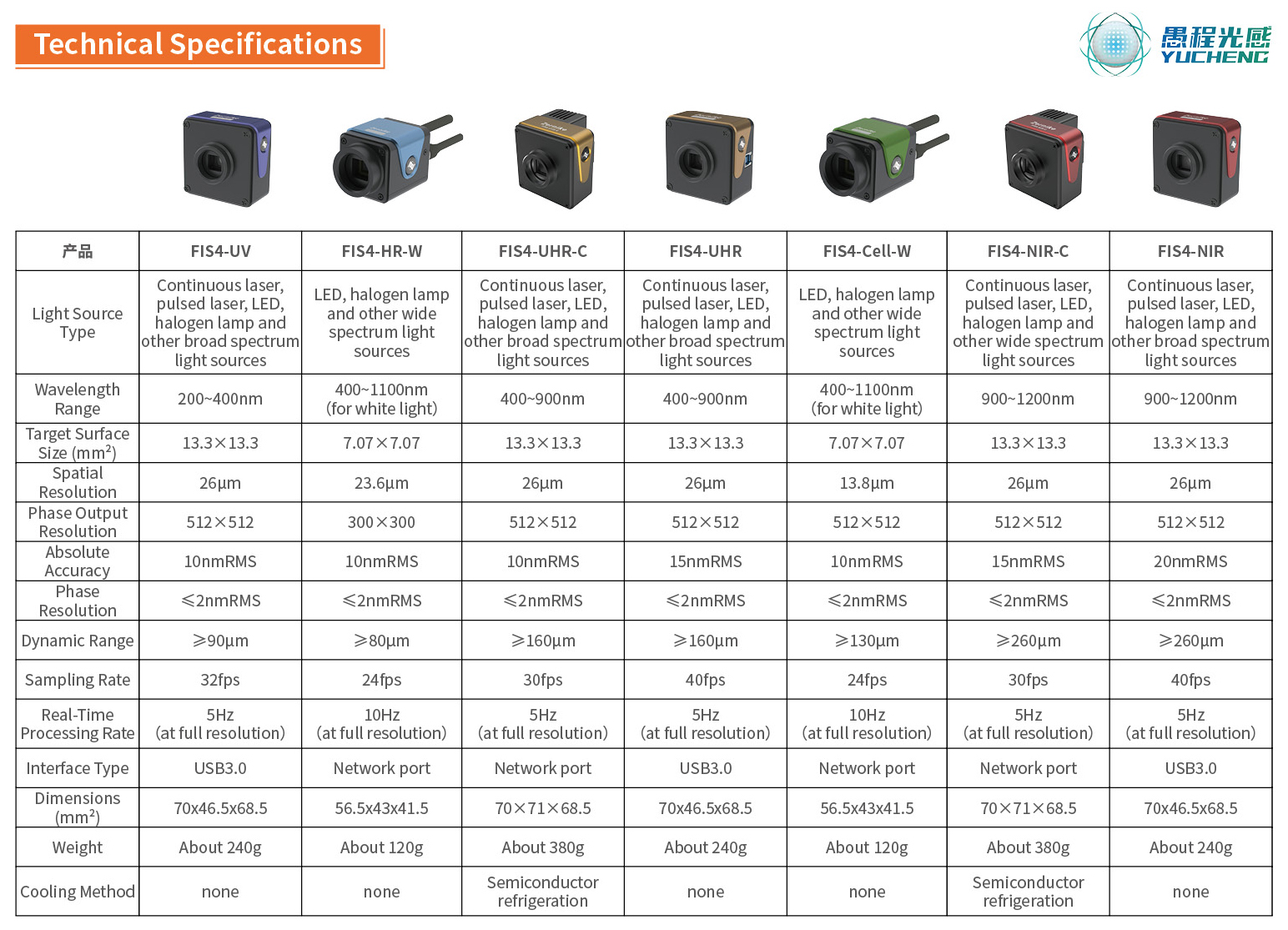

BojiongFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Parameter (spesifikasi)

BojiongFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Ciri dan aplikasi

Sejak tahun 2006，Pasukan Profesor Yang Yongying di Zhejiang University telah melancarkan siri spektrum FIS4 luasSensor Wavefront Selepas 17 tahun penyelidikan dan pembangunan, menggunakan reka bentuk umum dan algoritma pembinaan semula gelombang masa nyata.

· Reka bentuk laluan optik tunggal menghapuskan keperluan untuk cahaya rujukan, membolehkan operasi plug-and-play.

· Pengesanan masa nyata data gelombang depan adalah mungkin tanpa memerlukan getaran

platform pengasingan.

· Kepekaan boleh mencapai 2nm RMS.

· Resolusi mencapai 512 × 512.

· Saiz hanya saiz penumbuk.

 IniFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm secara khusus dibangunkan untuk membantu penyelidikan saintifik dan senario perindustrian ketepatan tinggi. Resolusi ultra tinggi dapat mengesan lebih banyak butiran gelombang objek yang diuji. Ia mempunyai resolusi ultra tinggi 512 × 512 (262,144) titik fasa, tindak balas spektrum yang luas 400-900nm, dan paparan 3D masa nyata penuh bingkai 5-bingkai. Ia menyediakan alat pengukuran penderiaan gelombang yang ideal untuk pengesanan gelombang gelombang laser, optik adaptif, pengukuran permukaan pesawat, penentukuran sistem optik, pengesanan tetingkap optik, pengukuran permukaan sfera optik, pengesanan kekasaran permukaan, dan permukaan mikro permukaan.

BojiongFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Permohonan

BojiongFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Perincian

TheFIS4 Ultra-resolusi Resolusi Wavefront Sensor 400-900nm Menggunakan teknologi difraksi empat gelombang yang dipatenkan, dibangunkan secara rawak, mencapai interferensi diri dari gelombang depan yang diukur menggunakan sumber cahaya tunggal. Proses gangguan ini berlaku di satah imej belakang. Teknologi ini dengan ketara mengurangkan keperluan untuk koheren sumber cahaya, menghapuskan keperluan untuk sebarang peralihan fasa dan membolehkan pengukuran interferometrik ketepatan tinggi dengan sistem pengimejan konvensional. Produk ini mempamerkan ketahanan yang luar biasa terhadap getaran alam sekitar dan kestabilan operasi ultra tinggi, mencapai ketepatan pengukuran peringkat nanometer tanpa memerlukan asas pengasingan getaran. Berbanding dengan sensor microlens tradisional Hartmann, FIS4 menawarkan kelebihan yang signifikan: pengambilalihan titik fasa berkepadatan yang lebih tinggi, pelbagai tindak balas spektrum yang lebih luas, dan pelbagai pengukuran dinamik yang lebih besar, semuanya menawarkan prestasi kos keseluruhan yang unggul. Dengan seni bina teknikal yang inovatif, FIS4Sensor Wavefront Menetapkan semula standard untuk pengukuran optik ketepatan tinggi, menyediakan penyelesaian lanjutan yang lebih dipercayai dan kos efektif untuk penyelidikan saintifik dan ujian industri.

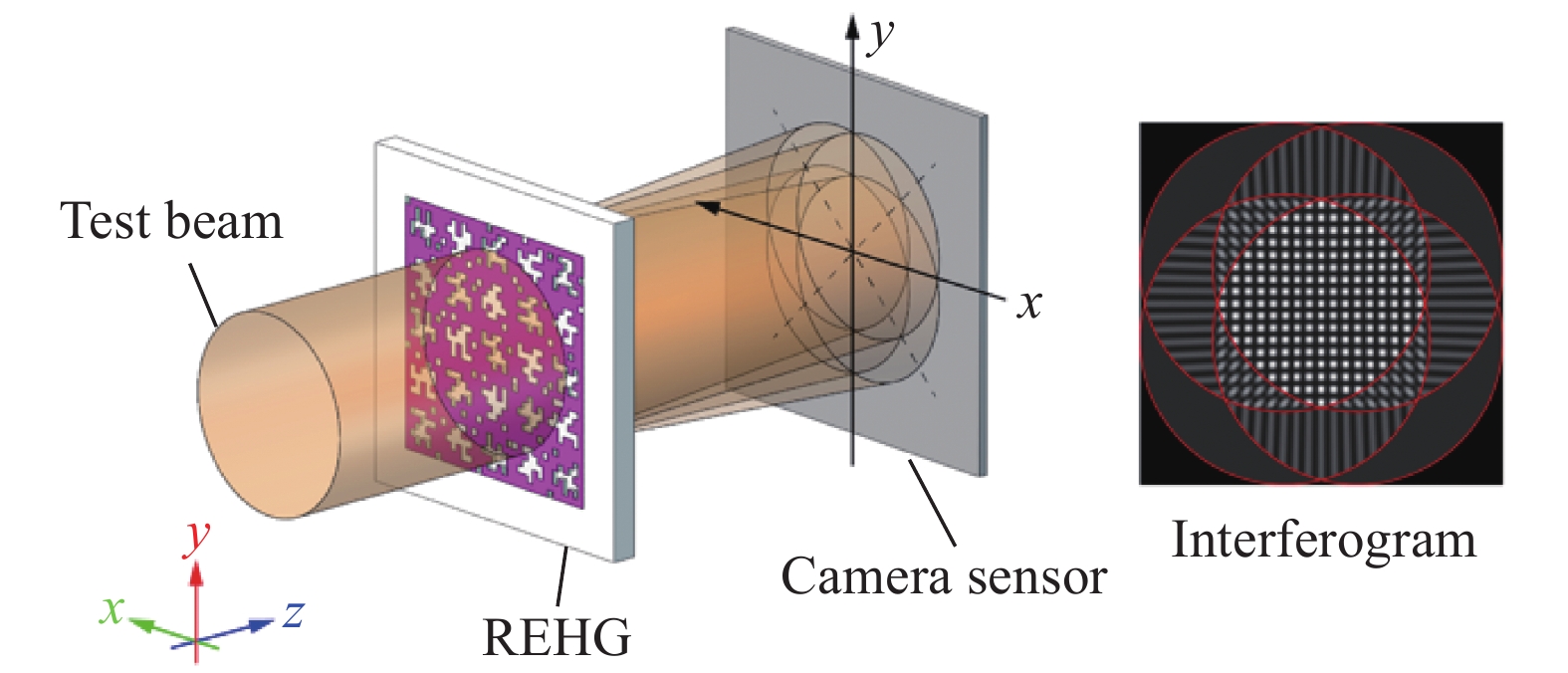

Rajah.1. Prinsip Pencitraan Pencit

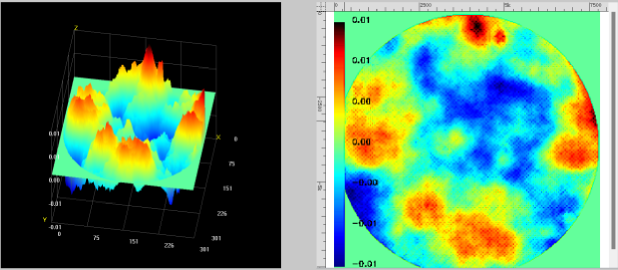

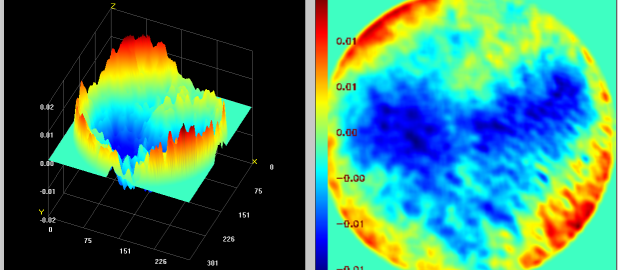

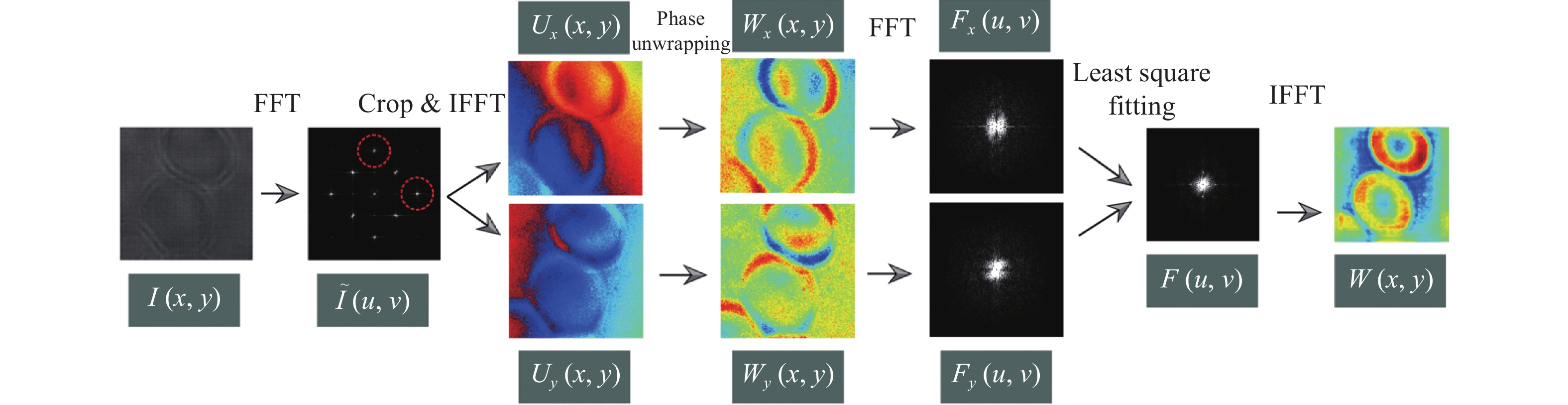

Rajah.2. Rekonstruksi Wavefront Square dari empat gelombang ricih interferogram

TheFIS4 Wavefront Senser, dengan reka bentuk yang padat, bersepadu, keteguhan alam sekitar yang luar biasa, resolusi temporal yang tinggi, dan keserasian sistem yang mantap, telah menjadi alat terobosan dalam metrologi optik, menunjukkan potensi luas untuk aplikasi dalam penyelidikan saintifik dan inovasi industri. Pada mulanya memberi tumpuan kepada senario pemeriksaan ketepatan tinggi dalam bengkel optik tradisional, termasuk ujian permukaan komponen optik, penilaian kualiti rasuk laser, dan pembetulan sistem optik adaptif, aplikasinya kini telah berkembang dengan ketara untuk memasukkan

TheSensor Wavefront FIS4's Reka bentuk yang sangat padat membolehkan integrasi lancar ke laluan optik mikroskop sedia ada atau sistem optik kompleks. Senibina yang unik, berdasarkan prinsip interferometri umum, memberikan keteguhan yang luar biasa, mengekalkan kepekaan fasa peringkat nanometer walaupun dalam persekitaran getaran tinggi, memastikan operasi yang stabil tanpa memerlukan peranti pengasingan getaran tambahan. Selain itu, keupayaan pembinaan semula gelombang pendedahan tunggal pendedahan membolehkan penangkapan dan analisis kuantitatif proses dinamik berkelajuan tinggi, seperti gerakan bendalir, transien zarah, dan penghantaran laser.

Dalam penyelidikan bioperubatan, Sensor Wavefront FIS4Sistem telah digunakan secara meluas untuk pengimejan fasa kuantitatif tiga dimensi, jangka panjang, tiga dimensi dari pelbagai sel hidup, seperti COS-7, HT1080, RPE, CHO, HEK, dan neuron utama, dengan ketara mengurangkan gangguan phototoxic dan memberikan perspektif baru untuk mengkaji dinamik selular. Teknologi ini juga mempunyai pencitraan kelewatan fasa yang sangat baik, yang membolehkan visualisasi kontras tinggi struktur subselular birefringent seperti gentian kolagen dan sitoskeleton, dengan ketara memajukan kajian mekanik dan patologi tisu.

Tambahan pula,Penderiaan gelombang FIS4 Senibina menunjukkan potensi besar untuk pengembangan silang band dan interdisipliner. Konsep teknikalnya telah berjaya diperluaskan kepada sistem pengimejan fasa novel dalam band inframerah X-ray, pertengahan gelombang (MWIR), dan gelombang inframerah panjang (LWIR), menyediakan penyelesaian pengukuran baru untuk sains bahan, pengurusan terma, dan keselamatan negara. Dalam tahun-tahun kebelakangan ini, sensor telah digunakan secara meluas dalam senario yang muncul seperti penilaian manipulasi fasa metasurface dan pencirian harta optik bahan dua dimensi, menunjukkan nilai kritikalnya dan kebolehgunaan yang luas sebagai alat pengukuran asas dalam mempromosikan inovasi disiplin dalam optik dan sains bahan.

TheSensor Wavefront FIS4 Terus menolak sempadan aplikasi, menyelesaikan cabaran pengukuran gelombang dalam pelbagai senario dengan sistem tunggal, menjadi salah satu alat teras yang menyokong pembuatan mewah, penyelidikan sains hayat, dan pembangunan bahan canggih.
