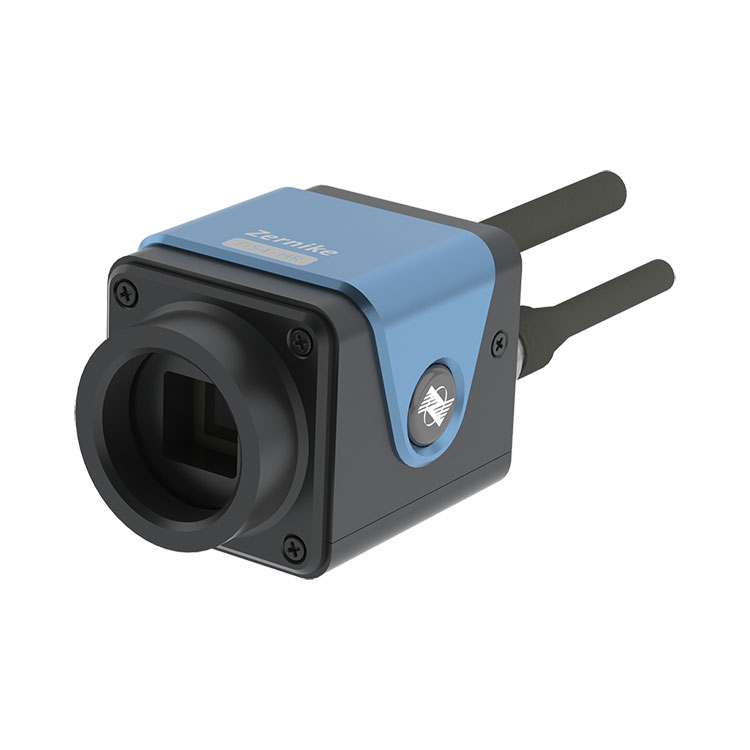

Penderia interferometrik empat gelombang resolusi tinggi ialah alat pengukuran interferometrik yang sangat cekap yang disesuaikan khusus untuk aplikasi industri, penyelidikan saintifik dan sektor pertahanan negara.
Dengan prestasi cemerlangnya, sensor ini menawarkan resolusi tinggi 300×300 (90,000) titik fasa dan julat tindak balas spektrum luas 400-1100nm, memastikan ketepatan dan kebolehpercayaan dalam pelbagai senario pengukuran optik.
Ciri teknikalnya yang unik termasuk penggunaan teknologi pembelauan empat gelombang berkod rawak yang dipatenkan, yang membolehkan penderia mencapai gangguan diri dalam satu muka gelombang terukur dan menghasilkan gangguan pada kedudukan satah imej belakang, tanpa memerlukan anjakan fasa yang kompleks teknik.
Selain itu, sensor BOJIONG mampu memaparkan hasil 3D dalam resolusi penuh pada 10 bingkai sesaat dalam masa nyata, sesuai untuk pengesanan hadapan gelombang pancaran laser, sistem optik penyesuaian, penentukuran sistem optik, pemeriksaan tingkap optik, serta pengukuran satah optik dan bentuk sfera, termasuk kekasaran permukaan dan pengesanan profil mikro.
Dengan pengendaliannya yang mudah, rintangan getaran ultra tinggi dan kestabilan, penderia dari BOJIONG ini menyediakan penyelesaian pengukuran penderiaan hadapan gelombang yang ideal, mencapai ukuran ketepatan peringkat nanometer tanpa memerlukan pengasingan getaran, meningkatkan kecekapan dan ketepatan pengukuran dengan ketara.
Julat panjang gelombang |
400nm~1100nm |
Saiz sasaran |
7.07mm×7.07mm |
Resolusi spatial |
23.6μm |
Piksel imej |
2048×2048 |
Resolusi keluaran fasa |
300×300(90000piksel) |
Resolusi fasa |
<2nmRMS |
Ketepatan mutlak |
10nmRMS |
Julat dinamik |
110μm(150lm) |
Kadar persampelan |
24fps |
Kelajuan pemprosesan masa nyata |
10Hz(Pada resolusi penuh) |
Jenis antara muka |
CHOP |
Dimensi |
56.5mm×43mm×41.5mm |
Berat badan |
kira-kira 120g |
◆Mencapai pembinaan laluan cahaya gangguan yang mudah dan pantas
◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar
◆Resolusi tinggi 300×300 (90000) titik fasa
◆Gangguan diri cahaya saluran tunggal, tiada cermin rujukan diperlukan
◆Jalur 400nm~1100nm spektrum luas
◆2nm RMS resolusi fasa tinggi
◆ Rintangan getaran ultra tinggi, tidak memerlukan pengasingan getaran optik
BOJIONGPenderia Interferometrik Empat-gelombang Resolusi Tinggi ini digunakan dalam pengesanan hadapan gelombang pancaran laser, optik penyesuaian, ukuran bentuk permukaan, penentukuran sistem optik, pengesanan tingkap optik, satah optik, ukuran bentuk permukaan sfera, pengesanan kekasaran permukaan
pengesanan hadapan gelombang pancaran laser |
Pengukuran bentuk permukaan planar optik |
Pengukuran bentuk permukaan sfera optik |
Pengukuran penyimpangan sistem optik |
Pengesanan kepingan tingkap optik |
Pengukuran taburan kekisi di dalam bahan |
Optik penyesuaian - tindak balas pengesanan hadapan gelombang dalam mod Zernike |
|
BOJIONG Penderia Interferometrik Empat Gelombang Resolusi Tinggi yang dibangunkan oleh sepasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan prestasi anti-getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai.
Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.
FIS4 Parameter teknikal setiap siri produk |
||||||
|
|
|
|
|
|
|
produk |
FIS4-UV |
FIS4-HR |
JAM FIS4 |
FIS4-HS |
FIS4-Sel |
FIS4-NIR |
Julat panjang gelombang |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Saiz sasaran mm² |
13.3×13.3 |
7.07×7.07 |
13.3×13.3 |
10.24×10.24 |
7.07×7.07 |
13.3×13.3 |
Resolusi spatial |
26μm |
23.6μm |
26μm |
24.4μm |
23.6μm |
26μm |
Piksel imej |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolusi keluaran fasa |
512×512 (262144 piksel) |
300×300(90000piksel) |
512×512(262144piksel) |
420×420(176400piksel) |
300×300(90000piksel) |
512×512(262144piksel) |
Resolusi fasa |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Ketepatan mutlak |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Julat dinamik |
90μm (256 minit) |
110μm (150 minit) |
162μm (256 minit) |
132μm (210 minit) |
110μm (150 minit) |
270μm (256 minit) |
Kadar persampelan |
32fps |
24fps |
45fps |
107fps |
24fps |
45fps |
Kelajuan pemprosesan masa nyata |
10Hz (peleraian penuh) |
10Hz (peleraian penuh) |
10Hz (peleraian penuh) |
10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda |
10Hz (peleraian penuh) |
10Hz (peleraian penuh) |
Jenis antara muka |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
Antara muka luaran |
- |
- |
- |
- |
C pelabuhan |
- |
Saiz mm² |
70x46.5x68.5 |
56.5x43x41.5 |
70x46.5x68.5 |
56.5x43x41.5 |
56.5x43x41.5 |
70x46.5x68.5 |
berat badan |
kira-kira240g |
kira-kira120g |
kira-kira240g |
kira-kira120g |
kira-kira120g |
kira-kira240g |
