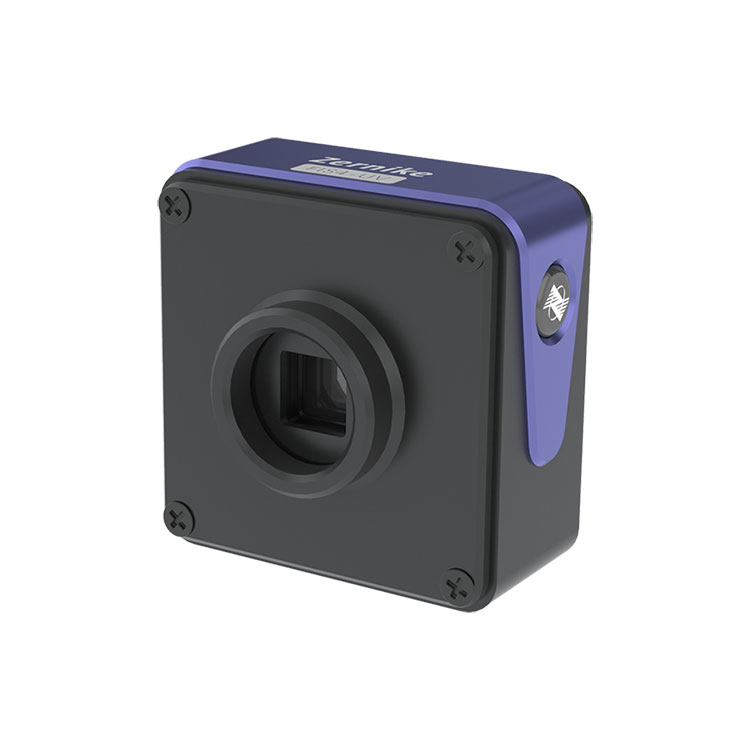

Penderia Interferometrik Empat Gelombang Ultraviolet

BOJIONG Optoelektronik sentiasa berdedikasi kepada teknologi pengesanan gangguan hadapan gelombang, dan kini memperkenalkan generasi baharu Penderia Interferometri Empat Gelombang Ultraviolet, menyediakan penyelesaian yang sangat baik untuk universiti dan institut penyelidikan. Produk dan perkhidmatan kami digunakan secara meluas dalam pembuatan optik, aeroangkasa, bioperubatan dan penyelidikan tenaga, membantu pelanggan menjalankan pengukuran dan analisis prestasi optik yang tepat untuk meningkatkan kualiti produk dan kecekapan pengeluaran. Dalam beberapa tahun kebelakangan ini, kami terus mengembangkan skala pengeluaran kami, mengukuhkan keupayaan teknikal kami, dan mewujudkan mekanisme operasi korporat yang komprehensif. BOJIONG dengan ikhlas menjemput pelanggan dari pasaran domestik dan antarabangsa untuk bekerjasama dengan kami untuk mencapai kecemerlangan bersama.

Hantar Pertanyaan

Penerangan Produk

Penderia Interferometrik Empat Gelombang Ultraviolet menggabungkan teknologi proprietari kami bagi pengekodan rawak pembelauan empat gelombang, membolehkan gangguan pada satah fokus belakang dengan keperluan minimum untuk keselarasan sumber cahaya, sekali gus menghapuskan keperluan untuk peralihan fasa. Melalui sistem pengimejan ultraungu, sensor mampu mengukur muka gelombang masa nyata, mempamerkan rintangan dan kestabilan getaran yang sangat baik, dan boleh mencapai ukuran ketepatan peringkat nanometer walaupun tanpa menggunakan pengasingan getaran. BOJIONG Optoelektronik bersedia untuk mentakrifkan semula piawaian untuk pengukuran dan analisis prestasi optik, membawa industri ke era baharu ketepatan dan kecekapan.

Spesifikasi Item

Nama Produk	Penderia Interferometrik Empat Gelombang Ultraviolet
Julat panjang gelombang	200nm~450nm
Saiz sasaran	13.3mm×13.3mm
Resolusi spatial	26μm
Resolusi pensampelan	512×512（262144piksel）
Resolusi fasa	＜2nmRMS
Ketepatan mutlak	10nmRMS
Julat dinamik	90μm（256min）
Kadar persampelan	32fps
Kelajuan pemprosesan masa nyata	10Hz（Resolusi penuh）
Jenis antara muka	USB3.0
Dimensi	70mm×46.5mm×68.5mm
Berat badan	kira-kira 240g

Ciri Penderia Interferometrik Empat Gelombang Ultraviolet BOJIONG

◆Jalur 200nm~450nm spektrum UV

◆Leraian ultra tinggi 512×512 (262144) titik fasa

◆Gangguan diri cahaya saluran tunggal, tiada lampu rujukan diperlukan

◆2nm RMS resolusi fasa tinggi

◆Prestasi anti-getaran yang sangat kuat, tidak memerlukan pengasingan getaran optik

◆Sama seperti pengimejan, pembinaan laluan optik yang mudah dan pantas

◆Menyokong rasuk bercantum dan rasuk tidak bercantum NA tinggi

Penggunaan Penderia Interferometrik Empat Gelombang Ultraviolet BOJIONG

Penderia Interferometrik Empat Gelombang Ultraviolet BOJIONG ini digunakan untuk pengukuran penyimpangan sistem optik, penentukuran sistem optik, ukuran bentuk permukaan rata (wafer), ukuran bentuk permukaan sfera optik, dsb.

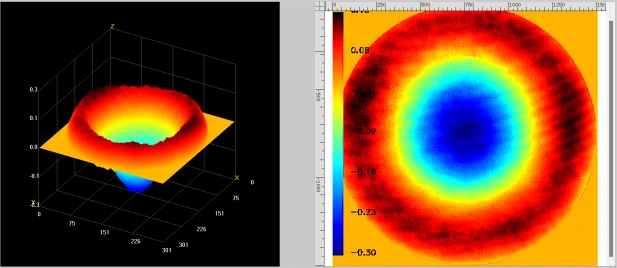

Pengesanan hadapan gelombang pancaran laser

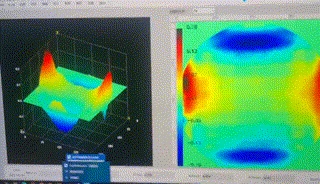

Tindak balas pengesanan muka gelombang bagi mod Zernike optik adaptif

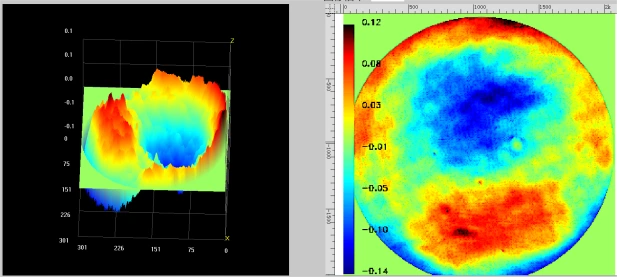

Contoh ukuran penyimpangan sistem optik

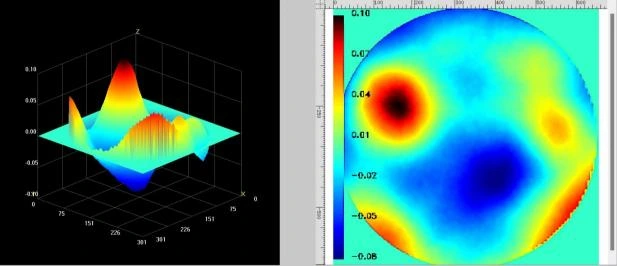

Contoh ukuran penentukuran sistem optik

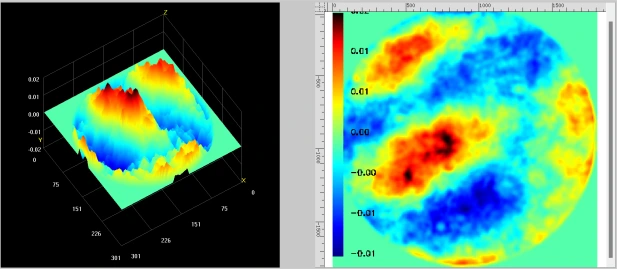

Contoh ukuran kekasaran permukaan wafer

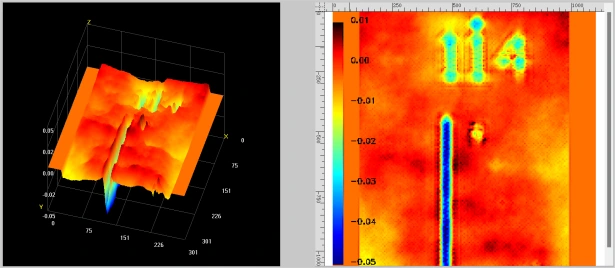

Pengukuran morfologi goresan mikro - sampel kecacatan 1 # -114 baris

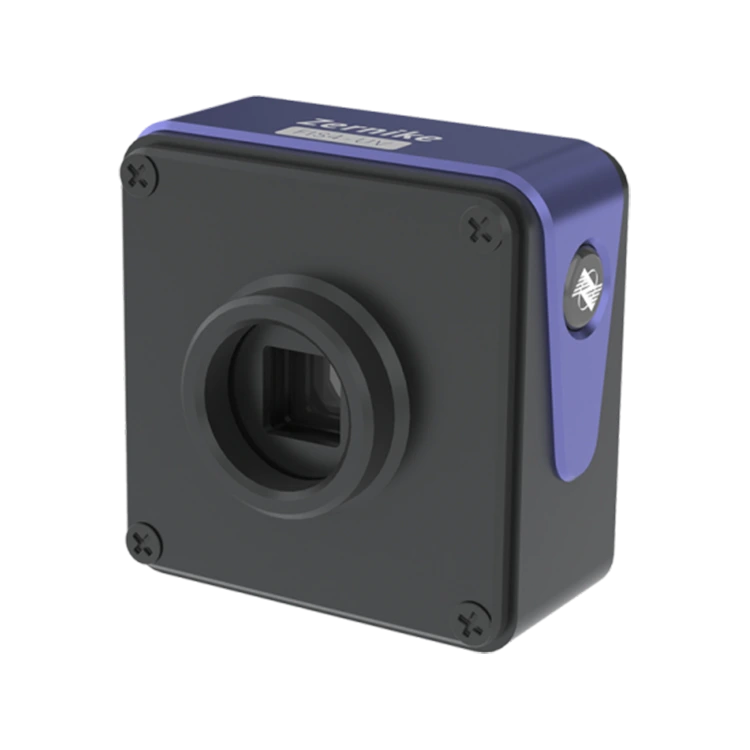

Penderia Interferometrik Empat Gelombang Ultraviolet BOJIONG Butiran

Penderia Interferometrik Empat Gelombang Ultraviolet BOJIONG dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan anti -prestasi getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.

FIS4 Parameter teknikal setiap siri produk

produk	FIS4-UV	FIS4-HR	JAM FIS4	FIS4-HS	FIS4-Sel	FIS4-NIR
Julat panjang gelombang	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
Saiz sasaran mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
Resolusi spatial	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
Piksel imej	-	2048×2048	-	-	2048×2048	-
Resolusi keluaran fasa	512×512 （262144 piksel）	300×300（90000piksel）	512×512（262144piksel）	420×420（176400piksel）	300×300（90000piksel）	512×512（262144piksel）
Resolusi fasa	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Ketepatan mutlak	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Julat dinamik	90μm （256 minit）	110μm （150 minit）	162μm （256 minit）	132μm （210 minit）	110μm （150 minit）	270μm （256 minit）
Kadar persampelan	32fps	24fps	45fps	107fps	24fps	45fps
Kelajuan pemprosesan masa nyata	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda	10Hz (peleraian penuh)	10Hz (peleraian penuh)
Jenis antara muka	USB3.0	CHOP	USB3.0	CHOP	CHOP	USB3.0
Antara muka luaran	-	-	-	-	C pelabuhan	-
Saiz mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
berat badan	kira-kira240g	kira-kira120g	kira-kira240g	kira-kira120g	kira-kira120g	kira-kira240g
