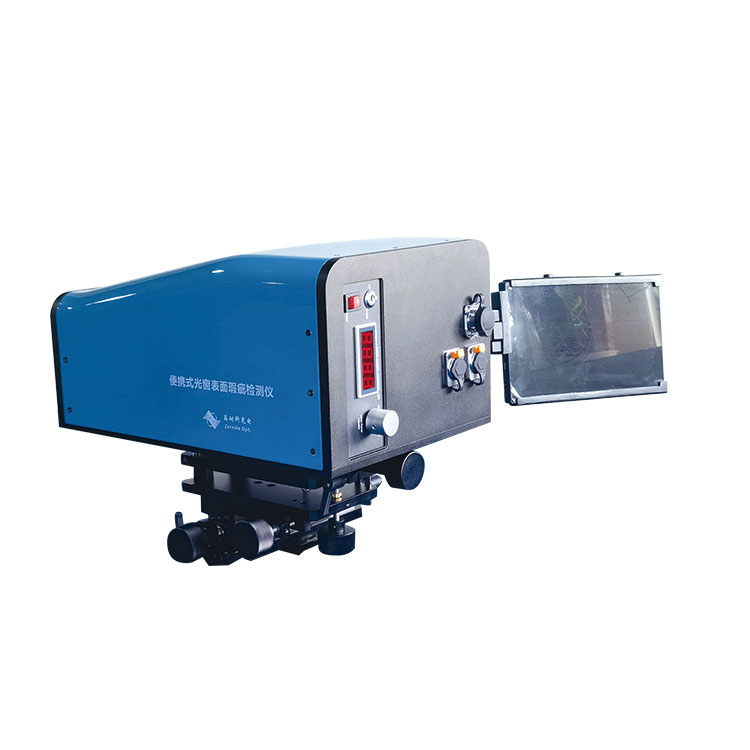

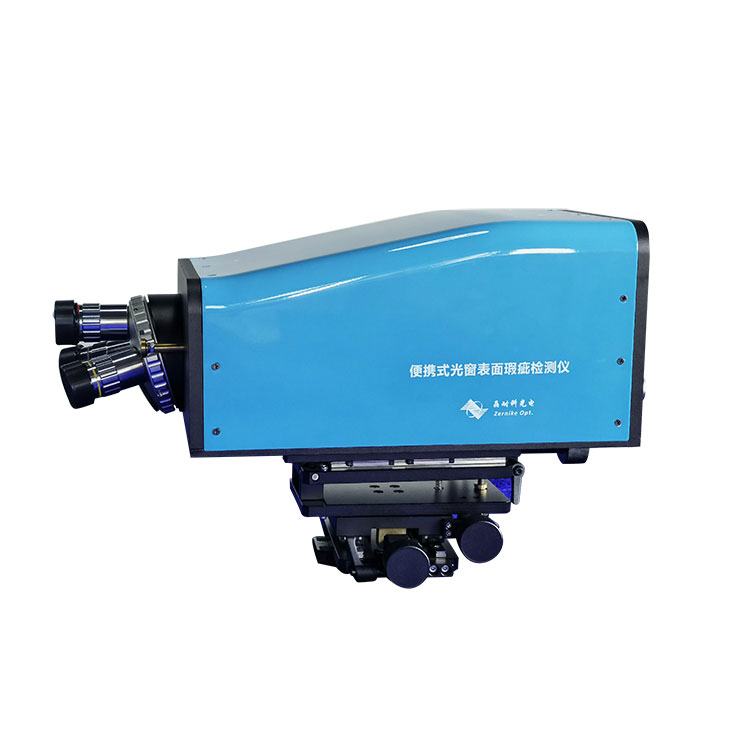

Profilometer 3D mudah alih

Apabila sesetengah komponen ujian tidak mudah dibawa atau dialihkan, Profilometer 3D Mudah Alih berfungsi dengan baik. Ia mempunyai prestasi seismik yang sangat baik; reka bentuk tripod mudah alih membolehkan penggunaan pantas di dalam dan di luar rumah; gimbal redaman digabungkan dengan mekanisme penalaan halus membolehkan pelarasan kasar dan halus 120° pic dan putaran 360°, memastikan pelbagai pengesanan ketepatan tinggi. menggunakan teknologi gangguan pembezaan ricih, sistem mempunyai julat dinamik yang lebih besar dan lebih luas pelbagai aplikasi.

Spesifikasi Profilomete 3D Mudah Alih BOJIONG

Ciri Profilometer 3D Mudah Alih BOJIONG

◆Tiada permukaan rujukan, rintangan getaran yang baik

◆Penukaran kanta berbilang objektif, medan pandangan yang besar, resolusi tinggi

◆Ujian aplikasi susun atur pantas di luar tapak dan di tapak

◆Pelarasan kasar berbilang sudut dan pelarasan halus, untuk memastikan rangkaian besar pengesanan ketepatan tinggi

◆Prestasi kos tinggi, struktur padat, operasi mudah

◆Pakej perisian pemprosesan imej pembinaan semula muka gelombang digital yang berkuasa

Penggunaan Profilometer 3D Mudah Alih BOJIONG

Profilometer 3D Mudah Alih BOJIONG ini sesuai untuk pemasangan, pelarasan dan pengesanan tingkap ringan。

Butiran Profilometer 3D Mudah Alih BOJIONG

Dalam pemeriksaan Profilomete 3D Mudah Alih BOJIONG, sistem pengimejan dwi-kamera digunakan. Sistem ini menggunakan sistem mikroskop untuk mengesan kecacatan calar pada permukaan komponen optik untuk pengesanan lebar, kedalaman dan kekasaran permukaan. Kamera pengimejan mempunyai bidang pandangan yang besar dan boleh mencari kecacatan permukaan dengan cepat dan mengesan lebar calar; sensor gangguan muka gelombang digital boleh merealisasikan pengesanan 3D kedalaman calar.

Sistem ini dilengkapi dengan pelarasan panduan tiga dimensi XYZ dan pelarasan padang dan yaw, yang dapat merealisasikan penjajaran sasaran dan paksi optik pengesanan peralatan, dan boleh diletakkan pada tripod untuk mencapai sasaran pengesanan yang berbeza, seperti besar. -tingkap cahaya berdiameter dan elemen optik berdiameter besar. Pengesanan pelarasan dalam sebarang arah.

Sistem ini menggunakan teknologi gangguan laluan biasa. Sistem gangguan mempunyai ciri anti-getaran dan anti-gangguan luar yang sangat baik, jadi ia amat sesuai untuk pengukuran dan pengesanan dalam bengkel, luar dan persekitaran lain. Interferometer pengesanan bentuk permukaan dan profilometer pengesanan mikrostruktur yang dibangunkan oleh syarikat kami menggunakan penderia gangguan ini telah berjaya digunakan dalam unit yang berkaitan, dan ketepatannya mencapai indeks yang sama seperti interferometer Zygo.
