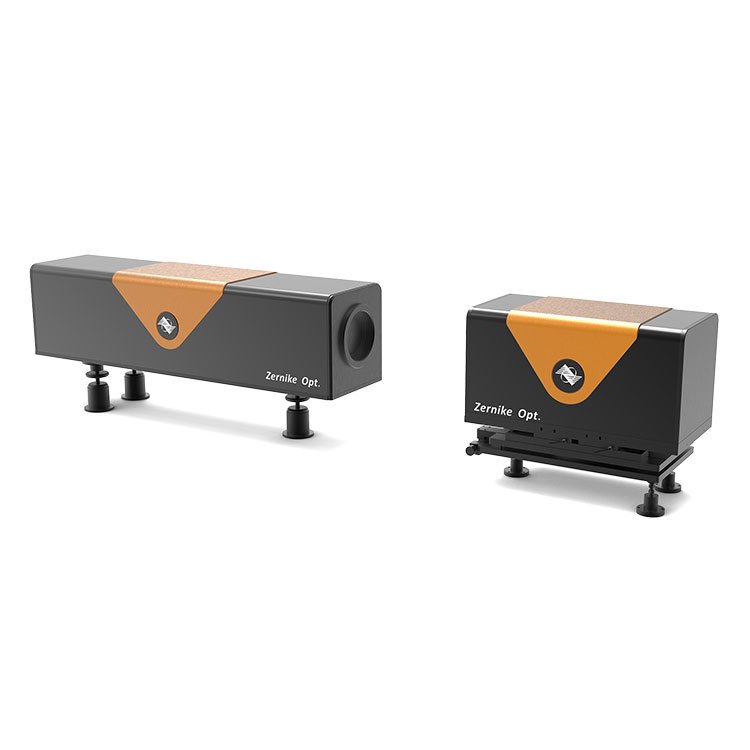

Penganalisis Medan Aliran Aerodinamik Sementara

Penganalisis Medan Aliran Aerodinamik Sementara, dilengkapi dengan kamera berkelajuan ultra tinggi, menyediakan sokongan kuat untuk ujian terowong angin, simulasi medan aliran dan peningkatan keselamatan pesawat dan kecekapan penerbangan. BOJIONG telah membangunkan penderia gangguan empat gelombang luaran dengan hak harta intelek bebas (model: FIS4-EX1), yang menggunakan sistem pengimejan 4f untuk imej grating yang dikodkan pada kamera khusus pengguna melalui akses luaran, dengan itu mencapai ukuran yang lebih tepat.

Spesifikasi Item:

Ciri-ciri Penganalisis Medan Aliran Aerodinamik Sementara BOJIONG

【Anti-gangguan】

Sistem pengukuran hadapan gelombang yang diherotkan secara aeroptik untuk aliran berkelajuan tinggi di sekeliling medan aliran menggunakan laluan biasa moden dengan sistem gangguan ricih modulasi fasa ruang, yang pembawa linearnya boleh mengawal gangguan persekitaran luaran dengan berkesan.

【Pengesanan digital dengan resolusi tinggi dan herotan besar】

Sistem pemerolehan imej CCD dilengkapi dengan resolusi tinggi (1280×1024 piksel), penghantaran data berkelajuan tinggi untuk mencapai pengesanan digital resolusi tinggi, resolusi tinggi - pembawa linear tinggi - pengesanan herotan besar. Pakej diagnosis hadapan gelombang berkelajuan tinggi dengan hasil pengukuran yang saintifik dan kaya disediakan.

【Pemerolehan isyarat berkelajuan tinggi】

Dengan laser DPSS inframerah dekat yang boleh menyesuaikan diri dengan kedua-dua keadaan sementara dan kamiran dengan berterusan dan berdenyut, pemerolehan isyarat berkelajuan tinggi boleh direalisasikan, dengan kadar bingkai maksimum tidak kurang daripada 450Hz. Sistem pemerolehan isyarat segerak luaran dibangunkan dan dilengkapi untuk melengkapkan pemerolehan isyarat segerak antara medan aliran pembolehubah sasaran dan pengesan sasaran berkelajuan tinggi.

 Penggunaan Penganalisis Medan Aliran Aerodinamik Sementara BOJIONG

Penganalisis Medan Aliran Aerodinamik Transient BOJIONG ini sesuai untuk kamera pensampelan dengan pelbagai keperluan khas, pelbagai pengimejan pendarfluor dalam bidang biologi, dan dalam bidang pemerolehan imej berkelajuan tinggi, kamera jalur dan pelbagai kamera berkelajuan tinggi akan digunakan.

BOJIONG Butiran Penganalisis Medan Aliran Aerodinamik Sementara

Modul perisian profesional

◆  Antara muka perisian mesra termasuk paparan topografi 3D, paparan peta kontur, PV, RMS, POW dan paparan berangka lain

◆Paparan pemerolehan dinamik masa nyata, mudah untuk memerhati perubahan bentuk gelombang 3D secara dinamik

◆Ia boleh mengukur lengkung nilai ketinggian dan mengira kekasaran rantau dan parameter berangka lain dengan menarik wayar

◆Kawasan pengukuran boleh dipilih secara bebas bulat dan persegi, dan boleh diselaraskan secara bebas selepas pemilihan

Penganalisis Medan Aliran Aerodinamik Transient BOJIONG yang dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan anti -prestasi getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.
