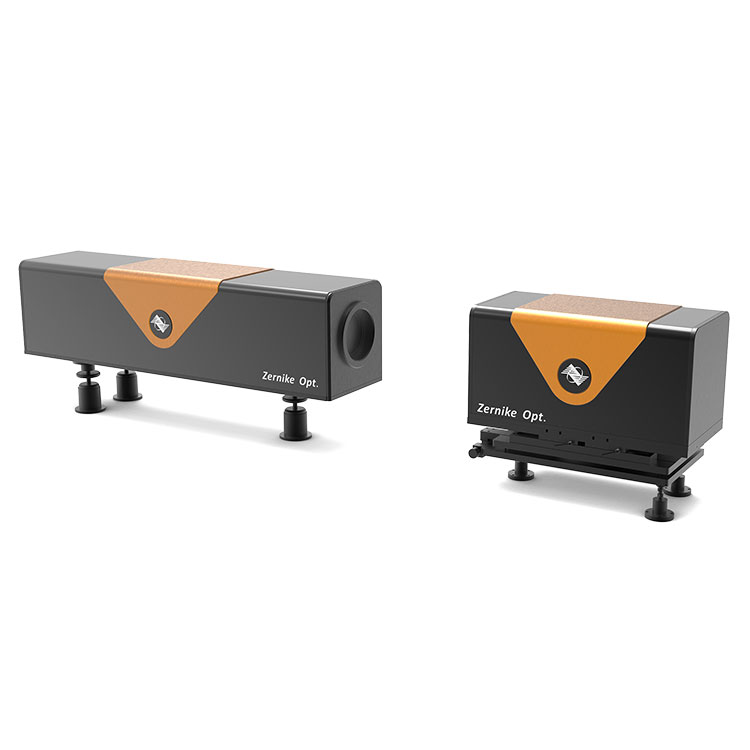

Interferometer Medan Aliran Sementara

Pelancaran BOJIONG Transient Flow-field Interferometer menyediakan sokongan teknikal yang kukuh untuk kajian fenomena fizikal, pengoptimuman reka bentuk pesawat, simulasi dan ramalan, peningkatan keselamatan dan kebolehpercayaan serta peningkatan kecekapan penerbangan. Ia sesuai untuk pelbagai kamera pensampelan keperluan khas, teknologi pengimejan pendarfluor dalam bidang biologi, dan kamera jalur dan pelbagai kamera berkelajuan tinggi dalam bidang pemerolehan imej berkelajuan tinggi.

Selain itu, penderia gangguan empat gelombang luaran kami yang dibangunkan secara bebas (FIS4 External In, FIS4-EX1) menayangkan grating yang dikodkan pada kamera khusus pengguna melalui sistem pengimejan 4f, mencapai fleksibiliti dan kecekapan akses luaran. Reka bentuk inovatif ini memperluaskan lagi julat aplikasi Interferometer Medan Aliran Sementara, menjadikannya alat pengukuran ketepatan tinggi yang amat diperlukan dalam penyelidikan saintifik dan bidang perindustrian.

Spesifikasi Item

Ciri Interferometer Medan Aliran Sementara BOJIONG

【Anti-gangguan】

Sistem pengukuran hadapan gelombang penyimpangan optik medan aliran berkelajuan tinggi menggunakan sistem gangguan ricih modulasi fasa spatial laluan biasa moden, yang pembawa linearnya berkesan menindas gangguan persekitaran luaran.

【Pengesanan digital resolusi tinggi dan herotan besar】

Sistem pemerolehan imej CCD mempunyai resolusi sehingga 1280×1024 piksel, mencapai pengesanan digital yang tepat melalui penghantaran data berkelajuan tinggi, sesuai untuk pengesanan herotan resolusi tinggi, linear tinggi dan besar. Sistem ini menyediakan keputusan diagnostik muka gelombang berkelajuan tinggi yang saintifik dan terperinci.

【Pemerolehan isyarat berkelajuan tinggi】

Dilengkapi dengan laser DPSS inframerah dekat yang boleh beroperasi secara berterusan atau dalam mod nadi di bawah keadaan sementara dan kamiran, mencapai pemerolehan isyarat berkelajuan tinggi dengan kadar bingkai maksimum tidak kurang daripada 450Hz. Dibangunkan dan dilengkapi dengan sistem pemerolehan isyarat segerak luaran untuk memastikan pemerolehan segerak isyarat antara sasaran medan aliran berubah dan pengesan berkelajuan tinggi.

 Penggunaan Interferometer Medan Aliran Sementara BOJIONG

BOJIONG Interferometer Medan Aliran Transien Sesuai untuk mengambil sampel kamera dengan pelbagai keperluan khas, teknik pengimejan pendarfluor yang pelbagai dalam bidang biologi, dan dalam bidang pemerolehan imej berkelajuan tinggi, kamera jalur dan pelbagai kamera berkelajuan tinggi biasanya digunakan.

BOJIONG Butiran Interferometer Medan Aliran Sementara

Modul perisian profesional

◆Antara muka perisian mesra termasuk paparan topografi 3D, paparan peta kontur, PV, RMS, POW dan paparan berangka lain

◆Paparan pemerolehan dinamik masa nyata, mudah untuk memerhati perubahan bentuk gelombang 3D secara dinamik

◆Kawasan pengukuran boleh dipilih secara bebas bulat dan persegi, dan boleh diselaraskan secara bebas selepas pemilihan

◆Ia boleh mengukur lengkung nilai ketinggian dan mengira kekasaran rantau dan parameter berangka lain dengan menarik wayar

Interferometer Medan Aliran Sementara BOJIONG yang dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang di Singapura, teknologi ini dipatenkan di China dan menggunakan prinsip pembelauan dan gangguan untuk mencapai interferometri ricih sisi empat gelombang lanjutan. Ia mempunyai kepekaan pengesanan yang sangat baik dan prestasi anti-getaran, membolehkan pengukuran interferometrik dinamik masa nyata dan berkelajuan tinggi tanpa memerlukan pengasingan getaran, dengan kadar bingkai melebihi 10 bingkai sesaat.

Penderia FIS4 terkenal dengan resolusi fasa ultra tinggi 512×512 (mencapai 260,000 titik fasa). Ia mempunyai julat ukuran yang luas, daripada 200 nanometer hingga 15 mikrometer, dengan kepekaan pengukuran sehingga 2 nanometer, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ (RMS). Ciri-ciri ini menjadikan sensor FIS4 boleh digunakan secara meluas dalam pelbagai bidang, termasuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pemantauan masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif daripada sel biologi.
