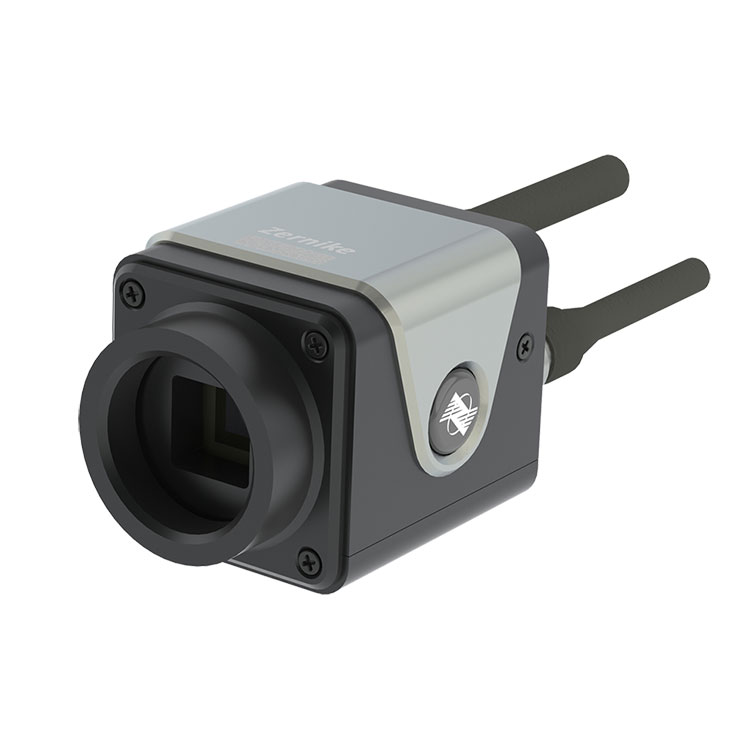

Dengan kelajuan analisis hadapan gelombang masa nyata sehingga 107 bingkai sesaat, Penderia Interferometrik Empat Gelombang Ultra Berkelajuan Tinggi BOJIONG jauh melebihi keupayaan teknik pengukuran interferometrik tradisional, menjadikannya sesuai untuk pengukuran pantas dalam persekitaran dinamik.
Julat tindak balas spektrumnya meliputi 400 hingga 1100 nanometer, membolehkan ia menyesuaikan diri dengan pelbagai keadaan sumber cahaya dan meningkatkan kebolehgunaannya dalam senario aplikasi yang berbeza. Ia kini telah menjadi alat yang sangat diperlukan dalam pemeriksaan industri berkelajuan tinggi, penyelidikan teknologi pertahanan negara, dan bidang penyelidikan saintifik ketepatan.
Nama Produk |
Penderia Interferometrik Empat Gelombang Ultra Berkelajuan Tinggi |
Julat panjang gelombang |
400nm~1100nm |
Saiz sasaran |
10.24mm×10.24mm |
Resolusi spatial |
24.4μm |
Resolusi pensampelan |
420×420(176400piksel) |
Resolusi fasa |
<2nmRMS |
Ketepatan mutlak |
10nmRMS |
Julat dinamik |
132μm(210λ) |
Kadar persampelan |
107fps |
Kelajuan pemprosesan masa nyata |
10Hz(Resolusi penuh) |
Jenis antara muka |
Menyokong pemprosesan kelompok tertunda |
Dimensi |
CHOP |
Berat badan |
56.5mm×43mm×41.5mm |
Julat panjang gelombang |
kira-kira 120g |
◆Resolusi ultra tinggi 420×420 (176400) titik fasa
◆Kadar bingkai pensampelan sehingga 107fps
◆Gangguan diri cahaya saluran tunggal, tiada lampu rujukan diperlukan
◆Jalur 400nm~1100nm spektrum luas
◆2nm RMS resolusi fasa tinggi
◆Prestasi anti-getaran yang sangat kuat, tidak memerlukan pengasingan getaran optik
◆Sama seperti pengimejan, pembinaan laluan optik yang mudah dan pantas
◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar
Penderia Interferometrik Empat Gelombang Ultra Berkelajuan Tinggi Ultra ini digunakan dalam pengesanan kekasaran permukaan wafer, pengukuran mikro-morfologi substrat berasaskan silikon dan kaca, optik aerodinamik, medan aliran berkelajuan tinggi, pengukuran ketumpatan plasma gas.
pengesanan hadapan gelombang pancaran laser |
Pengukuran bentuk permukaan planar optik |
Contoh ukuran kekasaran permukaan wafer |
Contoh ukuran graf muka gelombang yang dibina semula |
Laluan optik pengukuran ketumpatan plasma gas |
|
BOJIONG Penderia Interferometrik Empat Gelombang Resolusi Tinggi yang dibangunkan oleh sepasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan prestasi anti-getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai.
Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.
FIS4 Parameter teknikal setiap siri produk |
||||||
|
|
|
|
|
|
|
produk |
FIS4-UV |
FIS4-HR |
JAM FIS4 |
FIS4-HS |
FIS4-Sel |
FIS4-NIR |
Julat panjang gelombang |
200~450nm |
400~1100nm |
400~1100nm |
400~1100nm |
400~1100nm |
900~1200nm |
Saiz sasaran mm² |
13.3×13.3 |
7.07×7.07 |
13.3×13.3 |
10.24×10.24 |
7.07×7.07 |
13.3×13.3 |
Resolusi spatial |
26μm |
23.6μm |
26μm |
24.4μm |
23.6μm |
26μm |
Piksel imej |
- |
2048×2048 |
- |
- |
2048×2048 |
- |
Resolusi keluaran fasa |
512×512 (262144 piksel) |
300×300(90000piksel) |
512×512(262144piksel) |
420×420(176400piksel) |
300×300(90000piksel) |
512×512(262144piksel) |
Resolusi fasa |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
<2nmRMS |
Ketepatan mutlak |
10nmRMS |
10nmRMS |
15nmRMS |
10nmRMS |
10nmRMS |
15nmRMS |
Julat dinamik |
90μm (256 minit) |
110μm (150 minit) |
162μm (256 minit) |
132μm (210 minit) |
110μm (150 minit) |
270μm (256 minit) |
Kadar persampelan |
32fps |
24fps |
45fps |
107fps |
24fps |
45fps |
Kelajuan pemprosesan masa nyata |
10Hz (peleraian penuh) |
10Hz (peleraian penuh) |
10Hz (peleraian penuh) |
10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda |
10Hz (peleraian penuh) |
10Hz (peleraian penuh) |
Jenis antara muka |
USB3.0 |
CHOP |
USB3.0 |
CHOP |
CHOP |
USB3.0 |
Antara muka luaran |
- |
- |
- |
- |
C pelabuhan |
- |
Saiz mm² |
70x46.5x68.5 |
56.5x43x41.5 |
70x46.5x68.5 |
56.5x43x41.5 |
56.5x43x41.5 |
70x46.5x68.5 |
berat badan |
kira-kira240g |
kira-kira120g |
kira-kira240g |
kira-kira120g |
kira-kira120g |
kira-kira240g |
