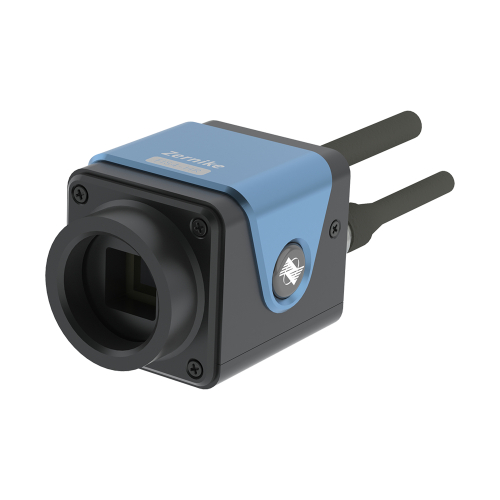

Penganalisis Gelombang Resolusi Ultra Tinggi

Penganalisis Wavefront Resolusi Ultra Tinggi mempunyai rintangan getaran yang sangat baik, memastikan pengukuran yang boleh dipercayai walaupun tanpa menggunakan platform pengasingan getaran. Ia mencapai ketepatan tahap nanometer dalam data. Ia cemerlang dalam analisis profil mikro permukaan, dengan resolusi super tinggi 512×512, bersamaan dengan 262,144 mata fasa, memastikan liputan komprehensif untuk analisis terperinci. Julat tindak balas spektrumnya yang luas dari 400 hingga 1100 nanometer menjadikannya sesuai untuk pelbagai sumber cahaya. Selain itu, ia menawarkan paparan hasil resolusi penuh 3D masa nyata pada kadar 10 bingkai sesaat, memberikan paparan dinamik dan serta-merta bagi data hadapan gelombang. Ini menjadikannya penyelesaian komprehensif untuk keperluan penderiaan dan pengukuran muka gelombang.

Spesifikasi Item

Ciri Penganalisis Gelombang Resolusi Ultra Tinggi BOJIONG

◆Resolusi ultra tinggi pada titik fasa 512×512 (262144)

◆Jalur 400nm~1100nm spektrum luas

◆Gangguan diri cahaya saluran tunggal, tiada lampu rujukan diperlukan

◆2nm RMS resolusi fasa tinggi

◆Sama seperti pengimejan, pembinaan laluan optik yang mudah dan pantas

◆ Rintangan getaran ultra tinggi, tidak memerlukan pengasingan getaran optik

◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar

Penggunaan Penganalisis Gelombang Resolusi Ultra Tinggi BOJIONG

BOJIONG Ultra High Resolution Wavefront Analyzer ini digunakan dalam pengesanan hadapan gelombang pancaran laser, optik penyesuaian, ukuran bentuk permukaan, penentukuran sistem optik, pengesanan tingkap optik, satah optik, ukuran bentuk permukaan sfera, pengesanan kekasaran permukaan.

BOJIONG Perincian Penganalisis Gelombang Resolusi Tinggi Ultra

BOJIONG Ultra High Resolution Wavefront Analyzer yang dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan anti- prestasi getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.
