Penderia Hadapan Gelombang Ultra Berkelajuan Tinggi

Sebagai perintis dalam bidang teknologi pengesanan optik, Bojiong telah terlibat secara mendalam dalam domain sensor hadapan gelombang selama bertahun-tahun, melancarkan Sensor Hadapan Gelombang Berkelajuan Tinggi Ultra untuk memenuhi keperluan pelanggan. Dengan pengetahuan profesional yang mendalam dan pemahaman yang mendalam tentang teknologi, kami menyediakan penyelesaian pengukuran gangguan muka gelombang termaju untuk bidang utama seperti pembuatan optik, aeroangkasa, penyelidikan bioperubatan dan penyelidikan tenaga.

Hantar Pertanyaan

Penerangan Produk

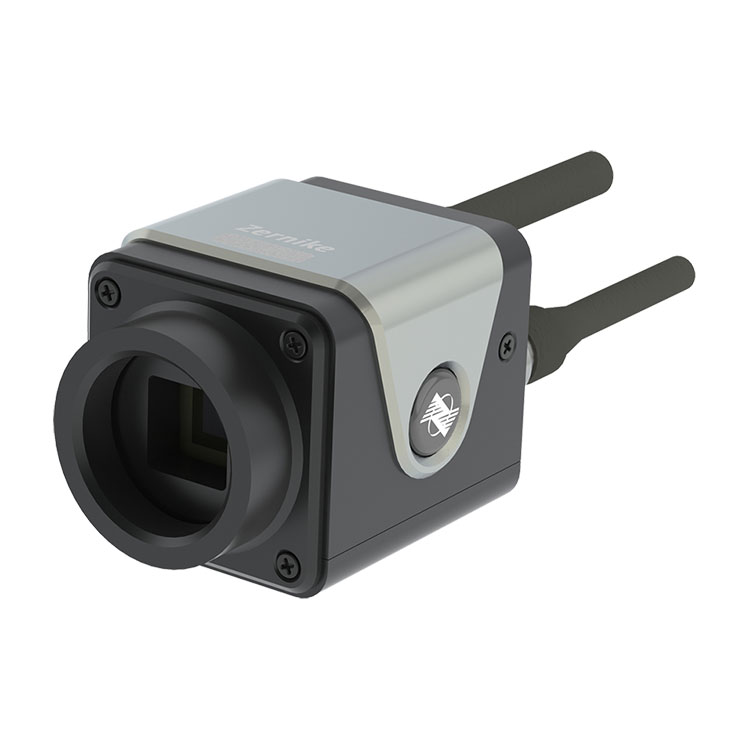

Semasa medan aliran dan ujian terowong angin, terdapat keperluan untuk peralatan pengesanan berkelajuan tinggi ultra. Bojiong telah memperkenalkan Penderia Hadapan Gelombang Berkelajuan Tinggi Ultra. Peranti ini menampilkan rintangan getaran ultra tinggi, kestabilan ultra tinggi dan keupayaan pengimejan berkelajuan ultra tinggi, membolehkan pengukuran ketepatan tahap nano tanpa memerlukan pengasingan getaran. Ia mempunyai keperluan yang rendah untuk keselarasan sumber cahaya dan tidak memerlukan peralihan fasa. Pengukuran interferometrik boleh dicapai menggunakan sistem pengimejan biasa.

Spesifikasi Item:

Nama Produk	Penderia Hadapan Gelombang Ultra Berkelajuan Tinggi
Julat panjang gelombang	400nm~1100nm
Saiz sasaran	10.24mm×10.24mm
Resolusi spatial	24.4μm
Resolusi pensampelan	420×420（176400piksel）
Resolusi fasa	＜2nmRMS
Ketepatan mutlak	10nmRMS
Julat dinamik	132μm（210λ）
Kadar persampelan	107fps
Kelajuan pemprosesan masa nyata	10Hz（Resolusi penuh）
Jenis antara muka	Menyokong pemprosesan kelompok tertunda
Dimensi	CHOP
Berat badan	56.5mm×43mm×41.5mm
Julat panjang gelombang	kira-kira 120g

Ciri Penderia Gelombang Ultra Berkelajuan Tinggi BOJIONG

◆Resolusi ultra tinggi 420×420 (176400) titik fasa

◆2nm RMS resolusi fasa tinggi

◆Kadar bingkai pensampelan sehingga 107fps

◆Gangguan diri cahaya saluran tunggal, tiada lampu rujukan diperlukan

◆Jalur 400nm~1100nm spektrum luas

◆Prestasi anti-getaran yang sangat kuat, tidak memerlukan pengasingan getaran optik

◆Sama seperti pengimejan, pembinaan laluan optik yang mudah dan pantas

◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar

Penggunaan Penderia Gelombang Ultra Berkelajuan Tinggi BOJIONG

Penderia Gelombang Ultra Berkelajuan Tinggi BOJIONG ini Digunakan dalam pengesanan kekasaran permukaan wafer, pengukuran mikro-morfologi substrat berasaskan silikon dan kaca, optik aerodinamik, medan aliran berkelajuan tinggi, pengukuran ketumpatan plasma gas

pengesanan hadapan gelombang pancaran laser

Pengukuran bentuk permukaan planar optik

Contoh ukuran kekasaran permukaan wafer

Contoh ukuran graf muka gelombang yang dibina semula

Laluan optik pengukuran ketumpatan plasma gas

Penderia Gelombang Ultra Berkelajuan Tinggi BOJIONG Butiran

Penderia Gelombang Berkelajuan Tinggi Ultra BOJIONG yang dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan anti -prestasi getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.

FIS4 Parameter teknikal setiap siri produk

produk	FIS4-UV	FIS4-HR	JAM FIS4	FIS4-HS	FIS4-Sel	FIS4-NIR
Julat panjang gelombang	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
Saiz sasaran mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
Resolusi spatial	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
Piksel imej	-	2048×2048	-	-	2048×2048	-
Resolusi keluaran fasa	512×512 （262144 piksel）	300×300（90000piksel）	512×512（262144piksel）	420×420（176400piksel）	300×300（90000piksel）	512×512（262144piksel）
Resolusi fasa	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Ketepatan mutlak	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Julat dinamik	90μm （256 minit）	110μm （150 minit）	162μm （256 minit）	132μm （210 minit）	110μm （150 minit）	270μm （256 minit）
Kadar persampelan	32fps	24fps	45fps	107fps	24fps	45fps
Kelajuan pemprosesan masa nyata	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda	10Hz (peleraian penuh)	10Hz (peleraian penuh)
Jenis antara muka	USB3.0	CHOP	USB3.0	CHOP	CHOP	USB3.0
Antara muka luaran	-	-	-	-	C pelabuhan	-
Saiz mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
berat badan	kira-kira240g	kira-kira120g	kira-kira240g	kira-kira120g	kira-kira120g	kira-kira240g
