Penderia Gelombang Resolusi Ultra Tinggi

Selama beberapa dekad, BOJIONG telah berada di barisan hadapan dalam teknologi pengesanan gangguan hadapan gelombang. Dengan usaha inovasi yang berterusan, kami berbesar hati untuk memperkenalkan tawaran terbaharu kami: Sensor Hadapan Gelombang Resolusi Tinggi Ultra. Peranti canggih ini telah direka bentuk dengan teliti untuk melebihi permintaan ketat pasaran, menetapkan penanda aras baharu untuk ketepatan dan kebolehpercayaan.

Hantar Pertanyaan

Penerangan Produk

Penderia Gelombang Resolusi Tinggi Ultra, dengan resolusi ultra tinggi 512×512, mencapai ketepatan tahap nanometer dalam data, memastikan liputan komprehensif untuk analisis terperinci. Julat tindak balas spektrumnya yang luas dari 400 hingga 1100 nanometer menjadikannya sesuai untuk pelbagai sumber cahaya. Selain itu, ia menawarkan paparan hasil 3D resolusi penuh masa nyata pada kadar 10 bingkai sesaat, memberikan paparan dinamik dan serta-merta bagi data hadapan gelombang. Ini menjadikannya penyelesaian komprehensif untuk keperluan penderiaan dan pengukuran muka gelombang.

Item Spesifikasi：

Nama Produk	Penderia Gelombang Resolusi Ultra Tinggi
Julat panjang gelombang	400nm~1100nm
Saiz sasaran	7.07mm×7.07mm
Resolusi spatial	23.6μm
Resolusi pensampelan	2048×2048
Resolusi fasa	300×300（90000piksel）
Ketepatan mutlak	＜2nmRMS
Julat dinamik	10nmRMS
Kadar persampelan	110μm（150lm）
Kelajuan pemprosesan masa nyata	24fps
Jenis antara muka	10Hz（Pada resolusi penuh）
Dimensi	CHOP
Berat badan	56.5mm×43mm×41.5mm
Julat panjang gelombang	kira-kira 120g

Ciri Penderia Gelombang Resolusi Ultra Tinggi BOJIONG

◆Resolusi ultra tinggi pada titik fasa 512×512 (262144)

◆Gangguan diri cahaya saluran tunggal, tiada lampu rujukan diperlukan

◆Sama seperti pengimejan, pembinaan laluan optik yang mudah dan pantas

◆Jalur 400nm~1100nm spektrum luas

◆2nm RMS resolusi fasa tinggi

◆ Rintangan getaran ultra tinggi, tidak memerlukan pengasingan getaran optik

◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar

Penggunaan Penderia Gelombang Resolusi Ultra Tinggi BOJIONG

Penderia Gelombang Beresolusi Ultra Tinggi BOJIONG ini digunakan dalam pengesanan hadapan gelombang pancaran laser, optik penyesuaian, ukuran bentuk permukaan, penentukuran sistem optik, pengesanan tingkap optik, satah optik, ukuran bentuk permukaan sfera, pengesanan kekasaran permukaan.

pengesanan hadapan gelombang pancaran laser

Pengukuran bentuk permukaan planar optik

Pengukuran bentuk permukaan sfera optik

Pengukuran penyimpangan sistem optik

Pengesanan kepingan tingkap optik

Pengukuran taburan kekisi di dalam bahan

Optik penyesuaian - tindak balas pengesanan hadapan gelombang dalam mod Zernike

Butiran Penderia Gelombang Resolusi Ultra Tinggi BOJIONG

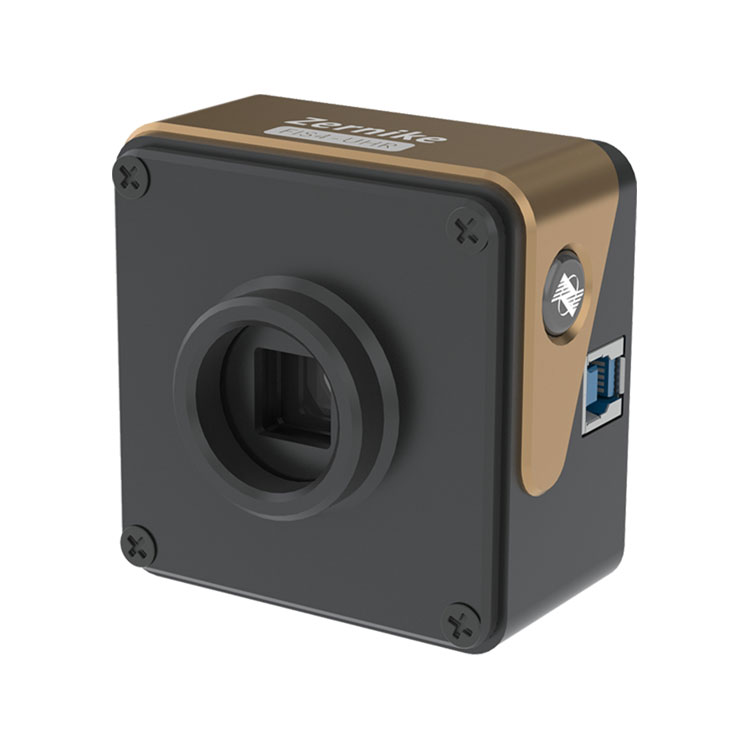

BOJIONGUltra High ResolutionWavefront Sensor yang dibangunkan oleh pasukan profesor dari Zhejiang University dan Nanyang Technological University of Singapore, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan prestasi anti-getaran , dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.

FIS4 Parameter teknikal setiap siri produk

produk	FIS4-UV	FIS4-HR	JAM FIS4	FIS4-HS	FIS4-Sel	FIS4-NIR
Julat panjang gelombang	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
Saiz sasaran mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
Resolusi spatial	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
Piksel imej	-	2048×2048	-	-	2048×2048	-
Resolusi keluaran fasa	512×512 （262144 piksel）	300×300（90000piksel）	512×512（262144piksel）	420×420（176400piksel）	300×300（90000piksel）	512×512（262144piksel）
Resolusi fasa	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Ketepatan mutlak	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Julat dinamik	90μm （256 minit）	110μm （150 minit）	162μm （256 minit）	132μm （210 minit）	110μm （150 minit）	270μm （256 minit）
Kadar persampelan	32fps	24fps	45fps	107fps	24fps	45fps
Kelajuan pemprosesan masa nyata	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda	10Hz (peleraian penuh)	10Hz (peleraian penuh)
Jenis antara muka	USB3.0	CHOP	USB3.0	CHOP	CHOP	USB3.0
Antara muka luaran	-	-	-	-	C pelabuhan	-
Saiz mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
berat badan	kira-kira240g	kira-kira120g	kira-kira240g	kira-kira120g	kira-kira120g	kira-kira240g
