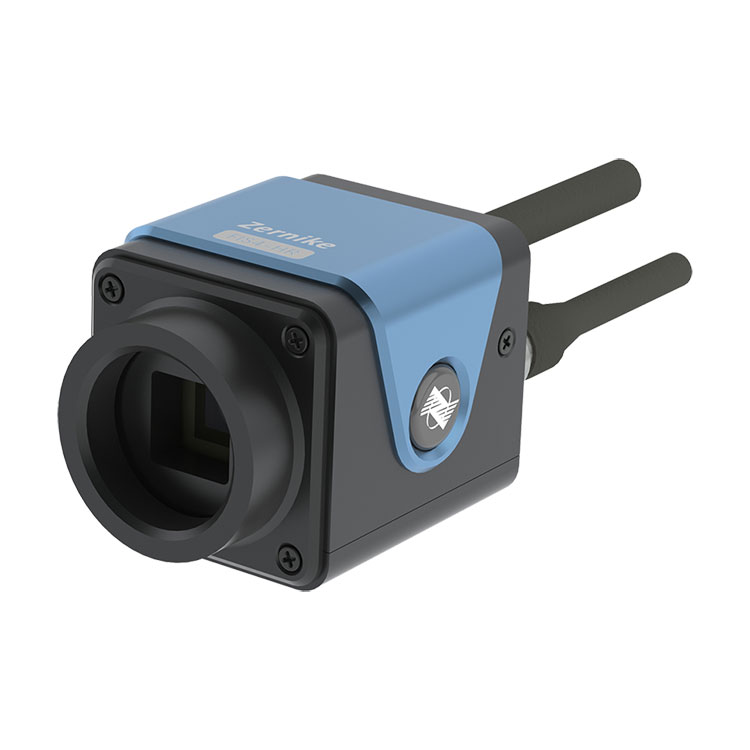

Penderia Gelombang Resolusi Tinggi

Dalam bidang pengesanan optik, BOJIONG Optoelektronik telah membangunkan Penderia Hadapan Gelombang Resolusi Tinggi, menetapkan piawaian industri. Sebagai pengeluar terkemuka dan pembekal penganalisis hadapan gelombang resolusi tinggi di China, kami bukan sahaja memiliki pengetahuan profesional yang mendalam tetapi juga komitmen untuk menyediakan ketepatan dan kebolehpercayaan yang muktamad. Kami menjemput pelanggan dari seluruh dunia untuk berganding bahu dengan kami dalam meneroka sempadan baharu dalam pengesanan optik. Dengan teknologi penderia hadapan gelombang resolusi tinggi kami, kami akan membantu produk anda mencapai ketinggian baharu dalam ketepatan dan prestasi, mencapai pembangunan menang-menang untuk kedua-dua pihak.

Hantar Pertanyaan

Penerangan Produk

Penderia Gelombang Resolusi Tinggi, yang memaparkan 10 bingkai hasil 3D resolusi penuh dalam masa nyata, mempunyai resolusi tinggi 300×300 (90,000) titik fasa dan tindak balas spektrum luas antara 400-1100nm. Ia sesuai untuk aplikasi seperti pengesanan hadapan gelombang pancaran laser, optik penyesuaian, penentukuran sistem optik, pemeriksaan tingkap optik, pengukuran bentuk permukaan satah optik, ukuran bentuk permukaan sfera, kekasaran permukaan, dan pengesanan profil mikro permukaan, memberikan yang ideal. alat untuk penderiaan dan pengukuran muka gelombang.

Item Spesifikasi：

Nama Produk	Penderia Hadapan Gelombang Resolusi Tinggi
Julat panjang gelombang	400nm~1100nm
Saiz sasaran	7.07mm×7.07mm
Resolusi spatial	23.6μm
Piksel imej	2048×2048
Resolusi keluaran fasa	300×300（90000piksel）
Resolusi fasa	＜2nmRMS
Ketepatan mutlak	10nmRMS
Julat dinamik	110μm（150lm）
Kadar persampelan	24fps
Kelajuan pemprosesan masa nyata	10Hz（Pada resolusi penuh）
Jenis antara muka	CHOP
Dimensi	56.5mm×43mm×41.5mm
Berat badan	kira-kira 120g

Ciri Penderia Gelombang Resolusi Tinggi BOJIONG

◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar

◆Resolusi tinggi 300×300 (90000) titik fasa

◆Gangguan diri cahaya saluran tunggal, tiada cermin rujukan diperlukan

◆Jalur 400nm~1100nm spektrum luas

◆2nm RMS resolusi fasa tinggi

◆ Rintangan getaran ultra tinggi, tidak memerlukan pengasingan getaran optik

◆Mencapai pembinaan laluan cahaya gangguan yang mudah dan pantas

Penggunaan Penderia Gelombang Resolusi Tinggi BOJIONG

Penderia Gelombang Resolusi Tinggi BOJIONG ini digunakan dalam pengesanan hadapan gelombang pancaran laser, optik penyesuaian, ukuran bentuk permukaan, penentukuran sistem optik, pengesanan tingkap optik, satah optik, ukuran bentuk permukaan sfera, pengesanan kekasaran permukaan

pengesanan hadapan gelombang pancaran laser

Pengukuran bentuk permukaan planar optik

Pengukuran bentuk permukaan sfera optik

Pengukuran penyimpangan sistem optik

Pengesanan kepingan tingkap optik

Pengukuran taburan kekisi di dalam bahan

Optik penyesuaian - tindak balas pengesanan hadapan gelombang dalam mod Zernike

BOJIONG Penderia Gelombang Resolusi Tinggi Butiran

Sensor Gelombang Resolusi BOJIONGH igh yang dibangunkan oleh sekumpulan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan anti-getaran prestasi, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.

FIS4 Parameter teknikal setiap siri produk

produk	FIS4-UV	FIS4-HR	JAM FIS4	FIS4-HS	FIS4-Sel	FIS4-NIR
Julat panjang gelombang	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
Saiz sasaran mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
Resolusi spatial	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
Piksel imej	-	2048×2048	-	-	2048×2048	-
Resolusi keluaran fasa	512×512 （262144 piksel）	300×300（90000piksel）	512×512（262144piksel）	420×420（176400piksel）	300×300（90000piksel）	512×512（262144piksel）
Resolusi fasa	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Ketepatan mutlak	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Julat dinamik	90μm （256 minit）	110μm （150 minit）	162μm （256 minit）	132μm （210 minit）	110μm （150 minit）	270μm （256 minit）
Kadar persampelan	32fps	24fps	45fps	107fps	24fps	45fps
Kelajuan pemprosesan masa nyata	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda	10Hz (peleraian penuh)	10Hz (peleraian penuh)
Jenis antara muka	USB3.0	CHOP	USB3.0	CHOP	CHOP	USB3.0
Antara muka luaran	-	-	-	-	C pelabuhan	-
Saiz mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
berat badan	kira-kira240g	kira-kira120g	kira-kira240g	kira-kira120g	kira-kira120g	kira-kira240g
