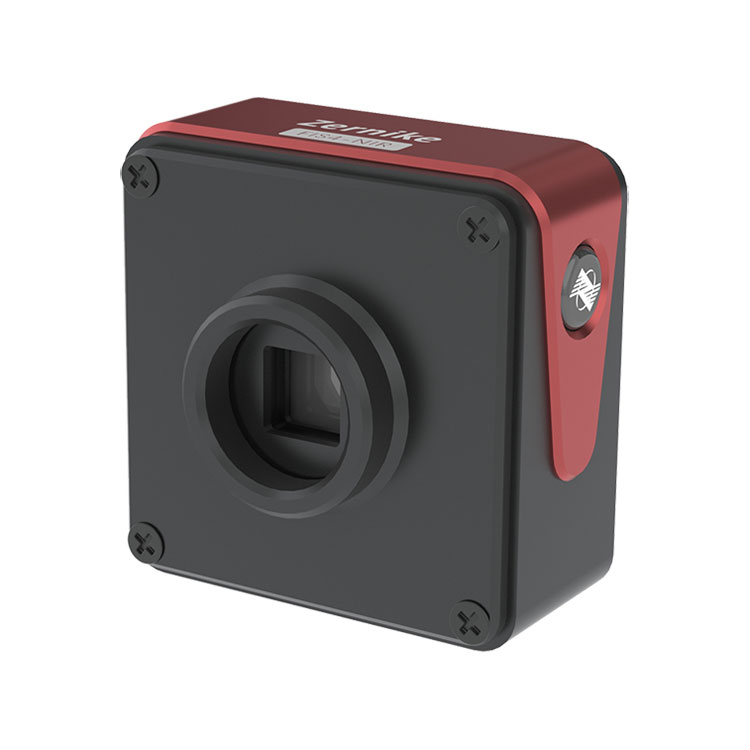

Penderia Hadapan Gelombang Inframerah Dekat

Sensor Hadapan Gelombang Inframerah Dekat, khusus dalam ukuran hadapan gelombang berketepatan tinggi dalam julat panjang gelombang 900-nanometer hingga 1200-nanometer, menyediakan pelanggan dengan penyelesaian yang tepat untuk pengukuran dan analisis prestasi optik, menyumbang kepada peningkatan kualiti produk dan kecekapan pengeluaran. Sejak beberapa tahun kebelakangan ini, kami telah mengembangkan keupayaan pengeluaran kami, mengukuhkan kepakaran teknikal kami dan mewujudkan rangka kerja operasi korporat yang kukuh. Kami amat menantikan peluang untuk bekerjasama dengan anda dalam masa terdekat.

Hantar Pertanyaan

Penerangan Produk

Sensor Hadapan Gelombang Inframerah Dekat dengan julat dinamik yang mengagumkan sehingga 270μm. Ia mempunyai rintangan dan kestabilan getaran yang luar biasa, membolehkan pengukuran ketepatan peringkat nanometer tanpa memerlukan pengasingan getaran. Instrumen ini sesuai untuk mengukur taburan kekisi dalaman bahan, serta ukuran hadapan gelombang untuk permukaan meta dan hiperlens. Kami akan sentiasa mematuhi prinsip "kualiti diutamakan, pelanggan diutamakan," dan kami dengan hormatnya menjemput pelanggan untuk melawat kami untuk perundingan.

Spesifikasi Item:

Nama Produk	Penderia Hadapan Gelombang Inframerah Dekat
Julat panjang gelombang	900nm~1200nm
Saiz sasaran	13.3mm×13.3mm
Resolusi spatial	26μm
Resolusi pensampelan	512×512（262144piksel）
Resolusi fasa	＜2nmRMS
Ketepatan mutlak	15nmRMS
Julat dinamik	270μm（256min）
Kadar persampelan	45fps
Kelajuan pemprosesan masa nyata	10Hz（Resolusi penuh）
Jenis antara muka	USB3.0
Dimensi	70mm×46.5mm×68.5mm
Berat badan	kira-kira 240g

Ciri Penderia Gelombang Dekat-Inframerah BOJIONG

◆Julat dinamik yang besar sehingga 270μm

◆2nm RMS resolusi fasa tinggi

◆Leraian ultra tinggi 512×512 (262144) titik fasa

◆Gangguan diri cahaya saluran tunggal, tiada lampu rujukan diperlukan

◆Jalur 900nm~1200nm spektrum luas

◆Prestasi anti-getaran yang sangat kuat, tidak memerlukan pengasingan getaran optik

◆Sama seperti pengimejan, pembinaan laluan optik yang mudah dan pantas

◆Menyokong rasuk bercantum dan rasuk tertumpu NA yang besar

Penggunaan Penderia Gelombang Dekat-Inframerah BOJIONG

Penderia Gelombang Inframerah Dekat BOJIONG ini digunakan dalam pengukuran penyimpangan sistem optik, penentukuran sistem optik, ukuran pengedaran kekisi dalaman bahan, permukaan hiper, ukuran hadapan gelombang hyperlens

Contoh ukuran penyimpangan sistem optik

Contoh ukuran taburan kekisi di dalam bahan

Contoh ukuran penentukuran sistem optik

Contoh ukuran muka gelombang metasurface

Contoh ukuran muka gelombang hyperlens

BOJIONG Butiran Penderia Gelombang Inframerah Dekat

Penderia Gelombang Inframerah Dekat BOJIONG dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Universiti Teknologi Nanyang Singapura, dengan teknologi berpaten domestik, ia menggabungkan pembelauan dan gangguan untuk mencapai gangguan ricih melintang empat gelombang biasa, dengan kepekaan pengesanan yang unggul dan anti- prestasi getaran, dan boleh merealisasikan interferometri dinamik masa nyata dan berkelajuan tinggi tanpa pengasingan getaran. Pengukuran masa nyata menunjukkan kadar bingkai lebih daripada 10 bingkai. Pada masa yang sama, sensor FIS4 mempunyai resolusi fasa ultra tinggi 512×512 (260,000 titik fasa), jalur pengukuran meliputi 200nm~15μm, kepekaan pengukuran mencapai 2nm, dan kebolehulangan pengukuran lebih baik daripada 1/1000λ ( RMS). Ia boleh digunakan untuk analisis kualiti pancaran laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik dan pengimejan fasa kuantitatif sel biologi.

FIS4 Parameter teknikal setiap siri produk

produk	FIS4-UV	FIS4-HR	JAM FIS4	FIS4-HS	FIS4-Sel	FIS4-NIR
Julat panjang gelombang	200~450nm	400~1100nm	400~1100nm	400~1100nm	400~1100nm	900~1200nm
Saiz sasaran mm²	13.3×13.3	7.07×7.07	13.3×13.3	10.24×10.24	7.07×7.07	13.3×13.3
Resolusi spatial	26μm	23.6μm	26μm	24.4μm	23.6μm	26μm
Piksel imej	-	2048×2048	-	-	2048×2048	-
Resolusi keluaran fasa	512×512 （262144 piksel）	300×300（90000piksel）	512×512（262144piksel）	420×420（176400piksel）	300×300（90000piksel）	512×512（262144piksel）
Resolusi fasa	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS	＜2nmRMS
Ketepatan mutlak	10nmRMS	10nmRMS	15nmRMS	10nmRMS	10nmRMS	15nmRMS
Julat dinamik	90μm （256 minit）	110μm （150 minit）	162μm （256 minit）	132μm （210 minit）	110μm （150 minit）	270μm （256 minit）
Kadar persampelan	32fps	24fps	45fps	107fps	24fps	45fps
Kelajuan pemprosesan masa nyata	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (peleraian penuh)	10Hz (Resolusi penuh)Menyokong pemprosesan kelompok tertunda	10Hz (peleraian penuh)	10Hz (peleraian penuh)
Jenis antara muka	USB3.0	CHOP	USB3.0	CHOP	CHOP	USB3.0
Antara muka luaran	-	-	-	-	C pelabuhan	-
Saiz mm²	70x46.5x68.5	56.5x43x41.5	70x46.5x68.5	56.5x43x41.5	56.5x43x41.5	70x46.5x68.5
berat badan	kira-kira240g	kira-kira120g	kira-kira240g	kira-kira120g	kira-kira120g	kira-kira240g
