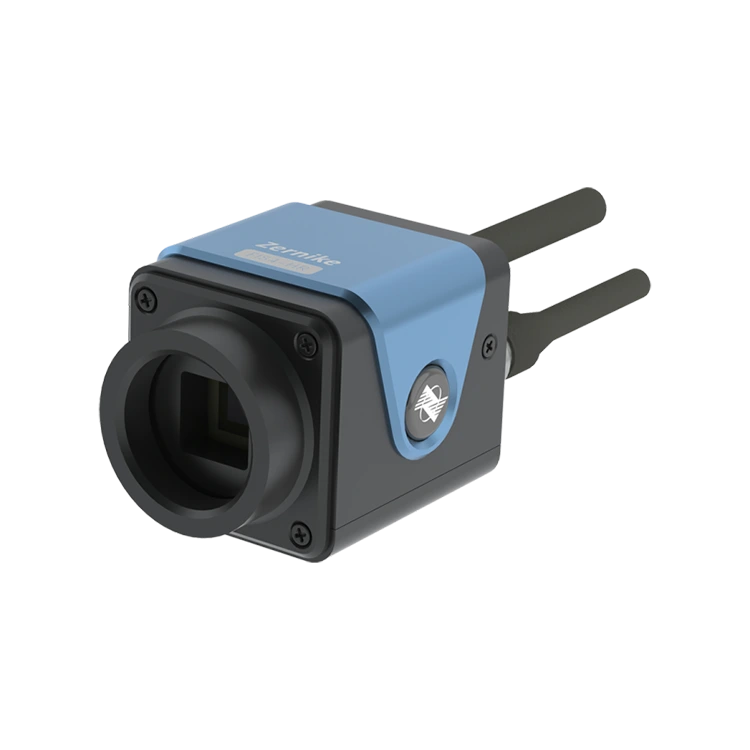

Pengesan Wavefront FIS4 HR-W

Memperkenalkan pengesan Wavefront HR-W Bojiiong, alat pengukuran interferometrik yang sangat cekap dibuat dengan teliti untuk aplikasi gred perindustrian, penyelidikan saintifik canggih, dan sektor keselamatan negara. Dengan prestasi yang luar biasa, sensor ini menyediakan pengguna dengan keupayaan pengesanan gelombang depan yang belum pernah terjadi sebelumnya, memperkasakan pengguna di pelbagai industri untuk mencapai kejayaan dalam bidang pengukuran ketepatan.

Sensor Bojiong ini mempunyai resolusi tinggi sehingga 300 × 300 (90,000) poin fasa dan pelbagai tindak balas spektrum yang luas 400-1100nm, memastikan ketepatan dan kebolehpercayaan yang luar biasa merentasi pelbagai aplikasi pengukuran optik. Kelebihan teknologi yang unik terletak pada penggunaan teknologi difraksi empat gelombang yang dipatenkan secara rawak, yang menghapuskan keperluan untuk operasi peralihan fasa kompleks. Interferensi diri dari gelombang depan dapat dicapai dalam pengukuran tunggal, dan corak gangguan dihasilkan secara langsung pada kedudukan pesawat imej belakang.

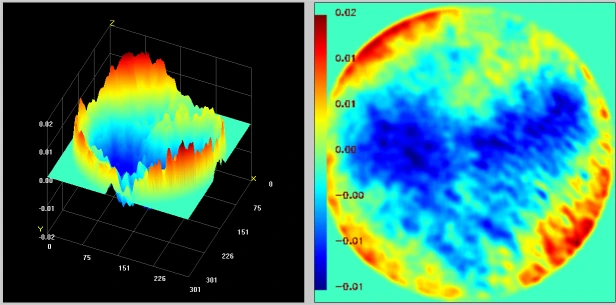

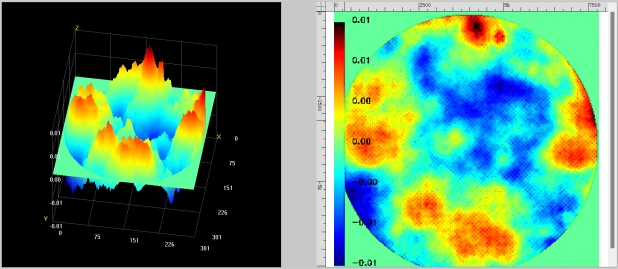

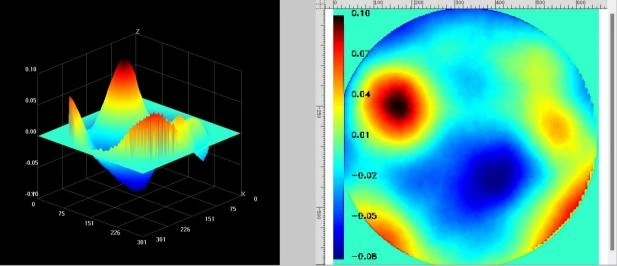

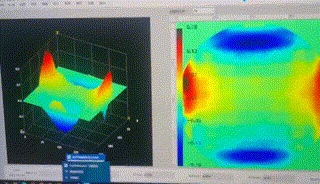

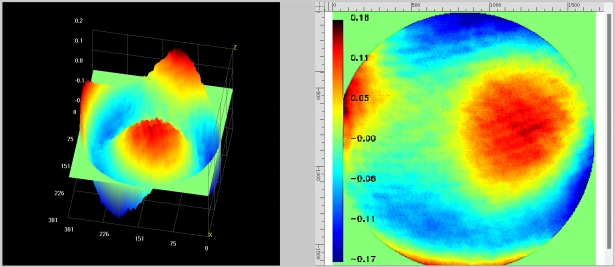

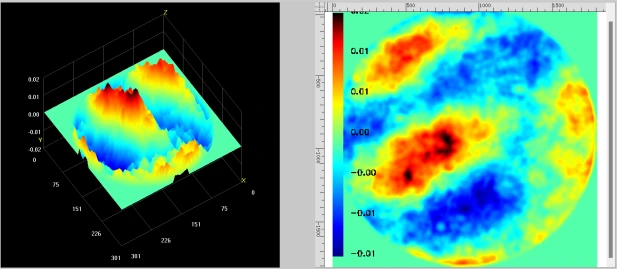

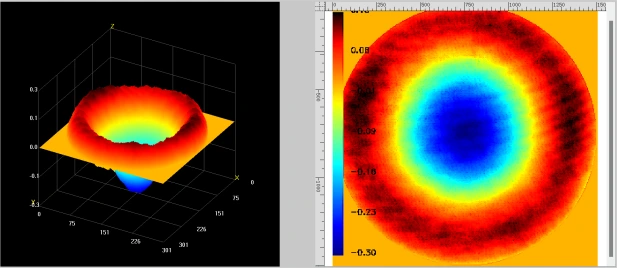

Lebih mengagumkan lagi, sensor Bojiong mampu memaparkan hasil pengukuran 3D dalam resolusi penuh dalam masa nyata, dengan kadar bingkai sehingga 10fps, dengan serta-merta menyampaikan topografi tiga dimensi gelombang depan. Sensor ini sangat sesuai untuk pengesanan gelombang laser, sistem optik adaptif, penentukuran sistem optik, pemeriksaan tetingkap optik, dan pengukuran satah optik dan bentuk sfera. Tambahan pula, ia dapat mengesan kekasaran permukaan dan mikro-profil dengan tepat, menjadikan kawasan aplikasinya sangat luas.

Pengesan Wavefront HR-W Bojiong FIS4 mudah dikendalikan dan mempunyai rintangan dan kestabilan getaran ultra tinggi, menyediakan pengguna dengan penyelesaian pengukuran penderiaan gelombang yang ideal. Ia mencapai pengukuran ketepatan peringkat nanometer tanpa memerlukan pengasingan getaran, meningkatkan kecekapan dan ketepatan pengukuran dengan ketara. Memilih Bojiong bermakna memilih standard baru untuk pengukuran gelombang yang cekap, tepat, dan stabil.

Spesifikasi

Ciri

◆ 100% dibangunkan secara domestik

◆ Interferensi diri cahaya tunggal, tidak ada cermin rujukan yang diperlukan

◆ Spektrum luas 400nm ~ 1100nm band

◆ Resolusi fasa tinggi 2nm RMS

◆ Rintangan getaran yang kuat, tidak memerlukan pengasingan getaran optik

◆ Pembinaan jalan cahaya yang mudah dan cepat

◆ Menyokong rasuk collimated dan rasuk penumpang NA yang besar

 Permohonan

Bojiong FIS4 HR-W Wavefront Detectorused dalam pengesanan gelombang laser, optik adaptif, pengukuran bentuk permukaan, penentukuran sistem optik, pengesanan tetingkap optik, satah optik, pengukuran bentuk permukaan sfera, pengesanan kekasaran permukaan,

 Perincian

Pengesan Wavefront HR-W Bojiong FIS4 telah dibangunkan oleh pasukan profesor dari Universiti Zhejiang dan Nanyang Technological University, Singapura. Sensor ini sesuai untuk analisis kualiti rasuk laser, pengesanan medan aliran plasma, pengukuran masa nyata pengedaran medan aliran berkelajuan tinggi, penilaian kualiti imej sistem optik, pengukuran profil mikroskopik, dan pengimejan fasa kuantitatif sel-sel biologi. Ia dibangunkan khusus untuk pengukuran interferometrik yang mudah dalam industri, penyelidikan saintifik, dan pertahanan negara. Dengan resolusi tinggi 300 × 300 (90,000) poin fasa, tindak balas spektrum yang luas sebanyak 400-1100nm, dan 10 bingkai paparan keputusan 3D masa nyata resolusi, ia menyediakan alat pengukuran gelombang gelombang yang ideal untuk pengesanan gelombang rasuk, optik sistem optik, permukaan tingkap optik, permukaan plane optik,

FIS4 HR-W menggunakan teknologi difraksi empat gelombang berkod rawak yang dipatenkan untuk mencapai gangguan diri dari gelombang yang diukur tunggal, dan gangguan berlaku pada kedudukan pesawat imej belakang. Ia mempunyai keperluan yang rendah pada koheren sumber cahaya, tidak memerlukan peralihan fasa, dan dapat mencapai pengukuran interferometrik menggunakan sistem pengimejan biasa. Ia mempunyai rintangan getaran ultra tinggi dan kestabilan ultra tinggi, dan dapat mencapai pengukuran ketepatan peringkat NM tanpa pengasingan getaran. Berbanding dengan sensor Hartmann Array Microlens, ia mempunyai lebih banyak titik fasa resolusi tinggi, pelbagai jalur penyesuaian yang lebih luas, pelbagai dinamik yang lebih besar, dan prestasi kos yang lebih baik.
